Hava soğutmalı chiller, soğutma çevriminde açığa çıkan ısıyı fanlarla üflenen dış havaya atan su soğutma grubudur. Soğutma kulesi, kondenser pompası ve su şartlandırma gerektirmediği için Türkiye'de küçük ve orta kapasiteli ticari binalarda, otellerde ve proses soğutmasında en yaygın chiller tipidir. Bu yazıda nasıl çalıştığını, hangi durumlarda doğru seçim olduğunu ve sahada en çok neyle karşılaştığımızı anlatıyoruz. Chiller'ın ne olduğunu baştan öğrenmek isterseniz önce Chiller ne demek? yazımıza bakabilirsiniz.
Hava soğutmalı chiller nasıl çalışır?
Çevrim, tüm chiller'larda olduğu gibi dört bileşenden oluşur: evaporatör suyu soğutur, kompresör akışkanı sıkıştırır, kondenser ısıyı atar, genleşme valfi basıncı düşürür. Hava soğutmalı tipte farkı yaratan kondenserdir: bakır boru ve alüminyum kanatlardan oluşan serpantin, üstündeki eksenel fanlarla dış havayı emer; sıcak gaz halindeki akışkan bu serpantinde yoğuşur.
Kondenser sıcaklığı dış hava sıcaklığının birkaç derece üstünde oluşur. Bu yüzden cihazın verimi doğrudan havaya bağlıdır: 25 °C'lik bir günle 38 °C'lik bir öğle saati arasında aynı chiller belirgin biçimde farklı kapasite verir ve farklı enerji tüketir. Yaz pikinde yüksek basınç alarmlarının artmasının nedeni budur.
Modern gruplarda kondenser fanları hız kontrollüdür; kısmi yükte ve serin havada devir düşer, tüketim ve gürültü azalır. Kompresörler çoğunlukla scroll (küçük ve orta kapasite) ya da vidalı (büyük kapasite) tiptir; birden fazla bağımsız soğutma devresi bulunur, böylece tek devre arızasında cihaz kısmi kapasiteyle çalışmaya devam eder.
Avantajları
Kule yok, su yok: Soğutma kulesi, kondenser pompası, kimyasal dozaj ve su tüketimi yoktur. Su kalitesi sorunları ve Legionella riski gündeme gelmez.
Basit kurulum: Fabrikadan komple gelir; çatıya veya zemine yerleştirilir, su ve elektrik bağlantısı yapılır. Makine dairesi gerektirmez.
Düşük ilk yatırım ve bakım maliyeti: Daha az bileşen, daha az bakım kalemi.
Kış çalışmasına uygunluk: Düşük dış hava sıcaklığında kondenser basıncı kontrol edilerek yıl boyu çalışabilir; serbest soğutma (free cooling) seçenekli modeller kışın kompresörsüz soğutma yapar.
Dezavantajları
Sıcak havada verim kaybı: Yaz pikinde kapasite düşer, tüketim artar. Cihaz seçiminde İstanbul'un yaz koşulları dikkate alınmalıdır.
Kirlenmeye açık kondenser: Toz, polen, kavak tüyü ve sanayi kirliliği kanatları tıkar. Temizlik ihmal edilirse yüksek basınç arızası ve kompresör zorlanması kaçınılmazdır.
Gürültü: Fanlar dış ortamda çalışır; konut yakınında ses düzeyi ve yerleşim planı önemlidir.
Büyük kapasitede sınır: Çok büyük kapasitelerde su soğutmalı gruplar hem verim hem yer açısından öne geçer.
Nerelerde tercih edilir?
Ofis binaları ve plazalar, oteller, orta ölçekli AVM ve mağazalar, hastane ek binaları, okul ve spor tesisleri konfor tarafında; plastik, gıda, kimya, metal işleme ve veri odaları proses tarafında hava soğutmalı chiller'ın tipik kullanım alanlarıdır. İstanbul'da özellikle İkitelli, Tuzla ve Hadımköy gibi sanayi bölgelerinde karşılaştığımız proses chiller'larının büyük çoğunluğu hava soğutmalıdır.
Hava soğutmalı ve su soğutmalı chiller: hangisi ne zaman?
İki tip aynı soğutma çevrimini kullanır; fark, kondenserin ısıyı havaya mı yoksa soğutma kulesinden gelen suya mı attığıdır. Seçimi belirleyen başlıca etkenler:

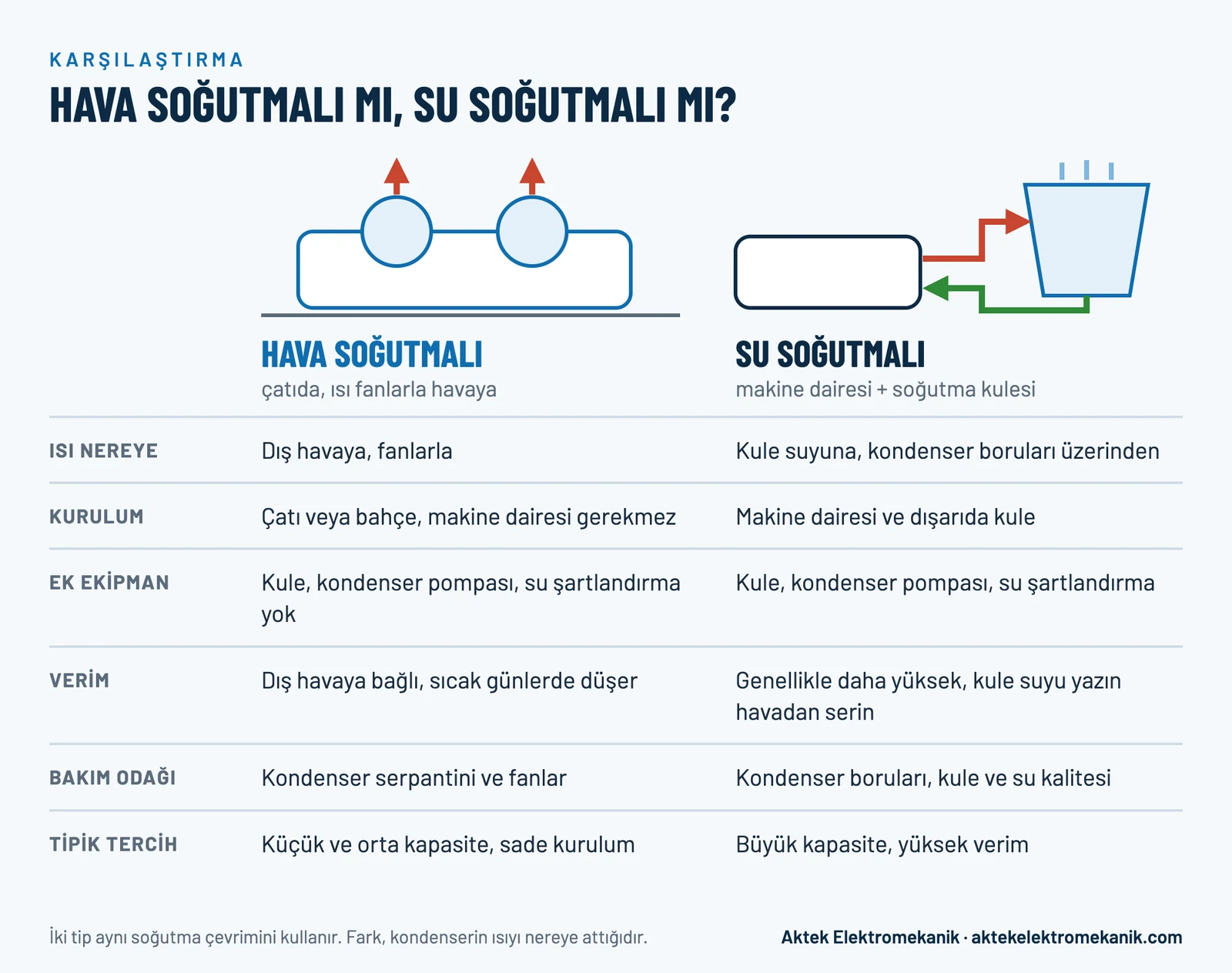

İki chiller tipinin sahada en belirleyici farkları.
Kapasite: Küçük ve orta kapasitede hava soğutmalı grup pratik ve ekonomiktir. Çok büyük kapasitelerde su soğutmalı gruplar hem verim hem yer açısından öne geçer.
Yer: Hava soğutmalı grup çatıda ya da bahçede açık alan ister; su soğutmalı grup makine dairesine girer, ama kule için ayrıca dış alan gerekir.
Su ve kimyasal: Hava soğutmalı sistemde kule suyu, su şartlandırma ve kimyasal dozaj yoktur. Su soğutmalı sistemde bunlar sürekli bir işletme kalemidir.
Verim: Su soğutmalı gruplar genellikle daha verimlidir, çünkü kule suyu yaz günlerinde dış havadan serindir. Hava soğutmalı grubun verimi sıcak havada düşer.
Bakım: Hava soğutmalı grupta bakımın merkezi kondenser serpantini ve fanlardır; su soğutmalıda kondenser boruları, kule ve su kalitesi eklenir.
Su soğutmalı sistemleri ayrıca ele aldığımız yazı: Su soğutmalı chiller ve soğutma kulesi.
Kompresör tipine göre hava soğutmalı chiller
Scroll kompresörlü: Küçük ve orta kapasite. Genellikle birden fazla kompresör ve iki bağımsız soğutma devresi bulunur; bir kompresör arızalansa da cihaz kısmi kapasiteyle çalışır. Arızalı scroll kompresör değiştirilir, revize edilmez.
Vidalı kompresörlü: Orta ve büyük kapasite; AVM, otel ve sanayi tesisleri. Kapasite sürgülü valf ya da inverterle ayarlanır. Yağ yönetimi bakımın önemli parçasıdır; kompresör atölyede revize edilebilir.
Inverterli (değişken devirli): Kompresör ve fan devri yüke göre değişir. Kısmi yükte belirgin enerji tasarrufu sağlar; karşılığında sürücü soğutması ve elektrik kalitesi bakımda ayrıca kontrol edilir.
Verim nasıl değerlendirilir?
Kataloglarda iki tür verim değeri görürsünüz. EER, cihazın tam yükte ürettiği soğutmanın harcadığı elektriğe oranıdır. SEER ya da ESEER ise yıl içindeki farklı yük ve hava koşullarının ağırlıklı ortalamasıdır. Bir chiller yılın büyük bölümünü kısmi yükte geçirdiği için gerçek işletme maliyetini SEER daha iyi anlatır. Aynı kapasitedeki iki cihazı karşılaştırırken tam yük verimine değil, mevsimsel verime bakın.
Sahada verim kaybının en sık nedeni cihazın kendisi değil, bakımıdır. Kirli kondenser, hatalı gaz şarjı ve düşük su debisi, iyi bir cihazın verimini kataloğun çok altına düşürür. Bu yüzden eski bir cihazı değiştirmeden önce ölçüm yaptırmak çoğu zaman en ekonomik adımdır.
Hava soğutmalı chiller seçerken nelere dikkat edilmeli?
Gerçek soğutma yükü: Kapasite, binanın ya da prosesin ölçülmüş veya hesaplanmış yüküne göre seçilmeli; aşırı büyük cihaz sık dur-kalk yapar.
Tasarım dış hava sıcaklığı: Cihazın İstanbul ve Marmara'nın yaz pikinde de tam kapasiteyi verip vermediği katalogda kontrol edilmeli.
Ses seviyesi: Konut ya da otel yakınında düşük sesli fan seçenekleri ve yerleşim planı önemlidir.
Kış çalışması: Yıl boyu soğutma gerekiyorsa düşük ortam kiti ve serbest soğutma (free cooling) seçeneği değerlendirilmeli; su devresi glikol ile korunmalıdır.
Soğutucu akışkan: Yeni cihazlarda düşük küresel ısınma potansiyelli akışkanlar yaygınlaşıyor; akışkan seçimi gelecekteki gaz teminini ve servis maliyetini etkiler.
Servis erişimi: Kondenser temizliği ve kompresör değişimi için cihaz çevresinde yeterli boşluk bırakılmalı; ulaşılamayan cihazın bakımı aksar.
Kurulum yeri ve hava akışı
Hava soğutmalı chiller'ın performansı kurulduğu yere bağlıdır. Fanların attığı sıcak havanın tekrar kondensere emilmesi (kısa devre) kapasiteyi düşürür; cihaz etrafında üreticinin istediği boşluk bırakılmalı, duvar ve parapetlerle çevrilmemeli, birden fazla cihaz yan yana konurken hava akışı planlanmalıdır. Çatıya yakın klima santrali egzozları, mutfak bacaları ve jeneratör egzozları kondenserden uzak tutulmalıdır.
Kışın çalışacak gruplarda düşük dış sıcaklıkta kondenser basıncının düşmesi genleşme valfini zorlar; fan hız kontrolü ve düşük ortam kiti bu yüzden vardır. Su devresi dışarıdan geçiyorsa donmaya karşı glikol ve izolasyon şarttır.

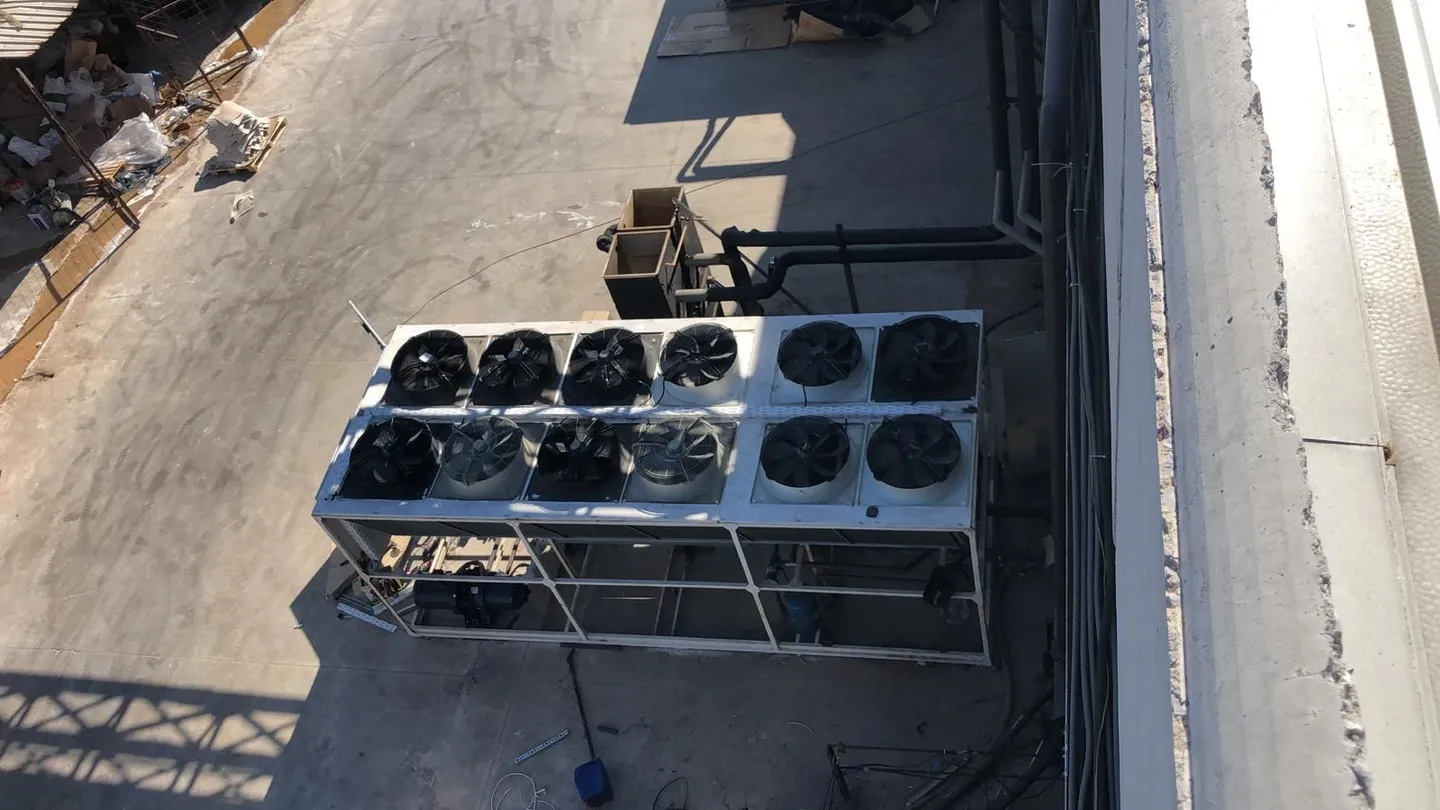

Çatıya kurulu hava soğutmalı chiller. Fanların üstü açık kalmalı, çevresinde hava girişi için boşluk bırakılmalıdır.
Bakım gereksinimleri
Hava soğutmalı chiller bakımının merkezinde kondenser vardır. Sahada gördüğümüz yüksek basınç alarmlarının ve verim kayıplarının büyük bölümü kirli serpantinden kaynaklanır. Bakım kalemleri özetle:
Kondenser temizliği: Sezon öncesi mutlaka, tozlu bölgelerde sezon içinde de. Kanatlar deforme olduysa tarama yapılır.
Fan ve motor kontrolü: Yatak sesi, kanat balansı, hız kontrol kartı, fan sıralaması.
Soğutma çevrimi ölçümleri: Emme-basma basıncı, süperheat, subcooling, kompresör akımları; devre bazlı kaçak testi.
Elektrik panosu: Bağlantı sıkılığı, kontaktör ve röle durumu, faz koruma ayarları.
Su tarafı: Filtre ve pislik tutucu, debi, akış anahtarı, glikol oranı, evaporatör donma koruması.
Kontrol ve alarm geçmişi: Parametre kontrolü, alarm kayıtlarının incelenmesi, yazılım yedeği.
Yılda iki kapsamlı bakım (ilkbahar ve sonbahar) standarttır; yıl boyu proses soğutması yapan tesislerde ve OSB gibi tozlu ortamlarda sıklık artar. Bakımda hangi işlemlerin hangi sıklıkla yapıldığını chiller bakımı bölümümüzde tablo hâlinde bulabilirsiniz.
Sık görülen arızalar
Yüksek basınç alarmı: Kirli kondenser, arızalı fan veya fan hız kontrolü, sistemde yoğuşmayan gaz.
Düşük basınç alarmı ve kapasite kaybı: Soğutucu akışkan kaçağı, tıkalı filtre kurutucu, genleşme valfi sorunu.
Kompresörün sık dur-kalk yapması: Yük dengesizliği, hatalı set değeri veya otomasyon ayarı; kompresör ömrünü kısaltır.
Evaporatör donması: Düşük debi, hava yapmış devre, arızalı akış anahtarı.
Fan arızaları: Yatak aşınması, kanat kırılması, sürücü hatası.
Hava soğutmalı chiller fiyatları neye bağlı?
Cihaz fiyatını kapasite (kW), kompresör tipi, verim sınıfı, soğutucu akışkan, düşük ses ve düşük ortam kitleri, serbest soğutma ve pompa modülü gibi seçenekler belirler. Servis ve bakım maliyetini ise kapasite, erişilebilirlik, kirlenme düzeyi ve sözleşmeli olup olmadığınız etkiler. Fiyat almadan önce mevcut cihazın kapasitesinin ne kadarının bakımla geri kazanılabileceğini ölçtürmek çoğu zaman en ekonomik adımdır.
Soğutma grubu, su soğutma grubu, chiller: hangisi doğru?
Üçü de aynı cihazı anlatır. Teknik şartnamelerde "hava soğutmalı su soğutma grubu", işletmede "soğutma grubu", sektörde "chiller" denir. Arama yaparken ya da teklif isterken hangisini kullandığınız önemli değil; önemli olan kapasite, tip ve cihazın yaşı gibi bilgileri doğru vermek.
Sık sorulan sorular
Hava soğutmalı chiller kışın çalışır mı?
Evet, düşük ortam sıcaklığı için tasarlanmış ya da ilgili kiti bulunan gruplar kışın da çalışır. Fan hız kontrolü kondenser basıncını korur; dışarıdan geçen su devresi glikol ve izolasyonla donmaya karşı korunmalıdır.
Hava soğutmalı chiller kaç yıl kullanılır?
Düzenli bakım gören gruplar uzun yıllar çalışır. Ömrü belirleyen; kondenserin temiz tutulması, doğru gaz şarjı, kompresörün sık dur-kalktan korunması ve alarmların zamanında ele alınmasıdır.
Bakımı ne sıklıkla yapılmalı?
Yılda en az iki kapsamlı bakım: sezon öncesi ve sezon sonu. Tozlu sanayi bölgelerinde ve yıl boyu çalışan proses gruplarında kondenser temizliği sezon içinde tekrarlanır. Adım adım liste için chiller bakımı nasıl yapılır yazımıza ve indirilebilir kontrol listesine bakabilirsiniz.
Sonuç
Hava soğutmalı chiller doğru yere kurulup kondenseri temiz tutulduğunda yıllarca sorunsuz çalışır. Verim kaybının ve arızaların çoğu bakımla önlenebilir türdendir. Cihazınızda kapasite düşüşü, yüksek basınç alarmı ya da artan tüketim varsa chiller servisi sayfamızdan kapsamı inceleyebilir, ücretsiz keşif için bize ulaşabilirsiniz.
