Chiller, suyu ya da su-glikol karışımını soğutup bu soğuk suyu bir binanın klima santrallerine, fancoil ünitelerine veya bir fabrikanın üretim hattına gönderen merkezi soğutma cihazıdır. Türkçede endüstriyel su soğutma grubu, kısaca soğutma grubu denir; kelime İngilizcede "soğutucu" anlamına gelir. Bu yazıda kelimenin anlamını, cihazın ne işe yaradığını ve nasıl çalıştığını, sahada bu cihazlara servis veren bir ekibin gözünden anlatıyoruz.
Önce bir karışıklığı giderelim: "chiller" kelimesi Türkçede birkaç farklı şey için kullanılır. Kafelerdeki içecek soğutucular, akvaryum soğutucuları, gıda sektöründeki şok soğutucular (blast chiller) da aynı adı taşır. Bu yazının konusu bunlar değil; binalarda ve sanayide kullanılan endüstriyel su soğutma grupları.
Chiller ne demek?
Kelime İngilizce chill (soğutmak) fiilinden gelir. Teknik dilde chiller, bir soğutucu akışkan çevrimi kullanarak suyu (veya su-glikol karışımını) soğutan ve bu soğuk suyu bir devreye pompalayan cihazdır. Türk mühendislik literatüründe "su soğutma grubu", işletme dilinde ise çoğunlukla "soğutma grubu" denir. Üçü de aynı cihazı anlatır; ilan ve teknik şartnamelerde üç terimi birden görebilirsiniz.
Chiller doğrudan havayı soğutmaz. Ürettiği soğuk su binanın içinde dolaşır; havayı soğutan iş, klima santrali ve fancoil gibi uç cihazlarda yapılır. Bu yüzden chiller çoğu zaman gözden uzaktır: çatıda, bahçede ya da bodrumdaki makine dairesinde durur ve arızalanana kadar kimse hatırlamaz.
Chiller nasıl okunur?
Türkçede kelime çoğunlukla yazıldığı gibi, "çiller" diye okunur; sahada ve teknik toplantılarda en sık duyacağınız söyleniş budur. İngilizce aslının okunuşu ise /ˈtʃɪlər/ şeklindedir: Amerikan İngilizcesinde "çilır", İngiliz İngilizcesinde sondaki r neredeyse duyulmadan "çilı" gibi söylenir. Yazıda ekler çoğunlukla İngilizce söylenişe göre getirilir (chiller'ın, chiller'lar); "chiller'in" yazımı da görülür. İki yazım da anlaşılır.
Chiller ne işe yarar?
Chiller'ın işi, ısıyı bir yerden alıp başka bir yere atmaktır: binadan ya da makineden dönen ılık suyun ısısını çeker, bu ısıyı dışarı verir ve soğuttuğu suyu geri gönderir. Bu iş iki ana amaçla yapılır.
Konfor soğutması
İlk kullanım alanı iç mekânların soğutulmasıdır: AVM, hastane, otel, plaza, üniversite kampüsü ve havalimanı gibi büyük binalar. Bu binalarda yüzlerce iç üniteyi tek tek dış üniteye bağlamak yerine bir veya birkaç chiller soğuk su üretir, su tesisatla katlara dağıtılır. Katlardaki havayı ise klima santralleri ve fancoil üniteleri soğutur.
Proses soğutması
İkincisi proses soğutması: üretimin kendisi soğuk su ister. Plastik enjeksiyon kalıpları, kimya reaktörleri, gıda hatları, lazer ve CNC tezgâhları, veri merkezi sunucuları, hastane görüntüleme cihazları belirli bir sıcaklıkta tutulmalıdır. Bu tesislerde chiller durursa üretim de durur; birkaç derecelik sapma bile fire ya da makine alarmı demektir.
Kapasite, soğutma yüküne göre birkaç kilowatt'tan birkaç megawatt'a kadar değişir. Küçük bir tezgâh soğutucusu ile bir AVM'nin santrifüj grubu aynı prensiple çalışır; fark boyut, kompresör tipi ve kontrol karmaşıklığındadır. Chiller özellikle şu durumlarda öne çıkar:
Soğutulacak alan büyük ve çok sayıda bölümden oluşuyorsa; tek bir merkezden su dağıtmak, onlarca bağımsız klimayı yönetmekten daha düzenlidir.
Soğutucu akışkanın kat kat dolaşması istenmiyorsa; chiller sisteminde akışkan cihazın içinde kalır, binada yalnızca su dolaşır.
Proses suyunun sıcaklığı dar bir aralıkta tutulmalıysa.
Yıl boyu soğutma ihtiyacı varsa; uygun koşullarda free cooling ile kışın kompresör çalıştırmadan soğutma yapılabilir.
Chiller sistemi: merkezi soğutma sistemi nelerden oluşur?
Chiller tek başına bir mekânı soğutmaz; bir sistemin kaynağıdır. Chiller sistemi ya da merkezi soğutma sistemi dendiğinde, soğuk suyu üreten soğutma grubuyla birlikte suyu taşıyan, kullanan ve ısıyı dışarı atan bütün ekipman kastedilir:
Chiller (soğutma grubu): Soğuk suyu üretir. Konfor uygulamalarında tipik tasarım değeri 7 °C gidiş, 12 °C dönüştür; proje ve proses ihtiyacına göre farklı değerler seçilir.
Soğuk su pompaları: Suyu chiller ile binadaki uç cihazlar arasında dolaştırır. Büyük tesislerde chiller tarafında primer, bina tarafında sekonder pompa grubu bulunabilir; değişken debili sistemlerde pompalar frekans konvertörüyle çalışır.
Boru tesisatı ve su devresi ekipmanı: Gidiş-dönüş boruları, genleşme tankı, hava atıcılar, pislik tutucular, vanalar ve akış anahtarı. Glikollü devrelerde antifriz oranı da bu bölümün parçasıdır.
Klima santralleri (AHU): Taze havayı ve dönüş havasını içindeki soğuk su serpantininden geçirerek soğutur ve kanallarla dağıtır; AVM, hastane ve büyük salonlarda yaygındır.
Fancoil üniteleri: Oda ya da bölge bazında çalışan, fan ve serpantinden oluşan uç cihazlar; otel odalarında ve ofislerde sık görülür.
Soğutma kulesi ve kondenser pompaları: Yalnızca su soğutmalı sistemlerde bulunur. Kondenserin ısısı kule suyuna, kuleden atmosfere verilir; kule suyu kondensere tipik olarak 30 °C civarında girer, 35 °C civarında çıkar.
Kontrol ve otomasyon: Chiller kontrolörü, iki ve üç yollu vanalar, sensörler ve bina otomasyon sistemi (BMS); hangi grubun ve hangi pompanın ne zaman çalışacağına karar verir.
Bu yapıda iki ayrı su devresi vardır: binaya giden soğuk su devresi ve su soğutmalı gruplarda kuleye giden kondenser suyu devresi. Soğutucu akışkan ise yalnızca chiller'ın içinde dolaşır.
Chiller nasıl çalışır? Çalışma prensibi

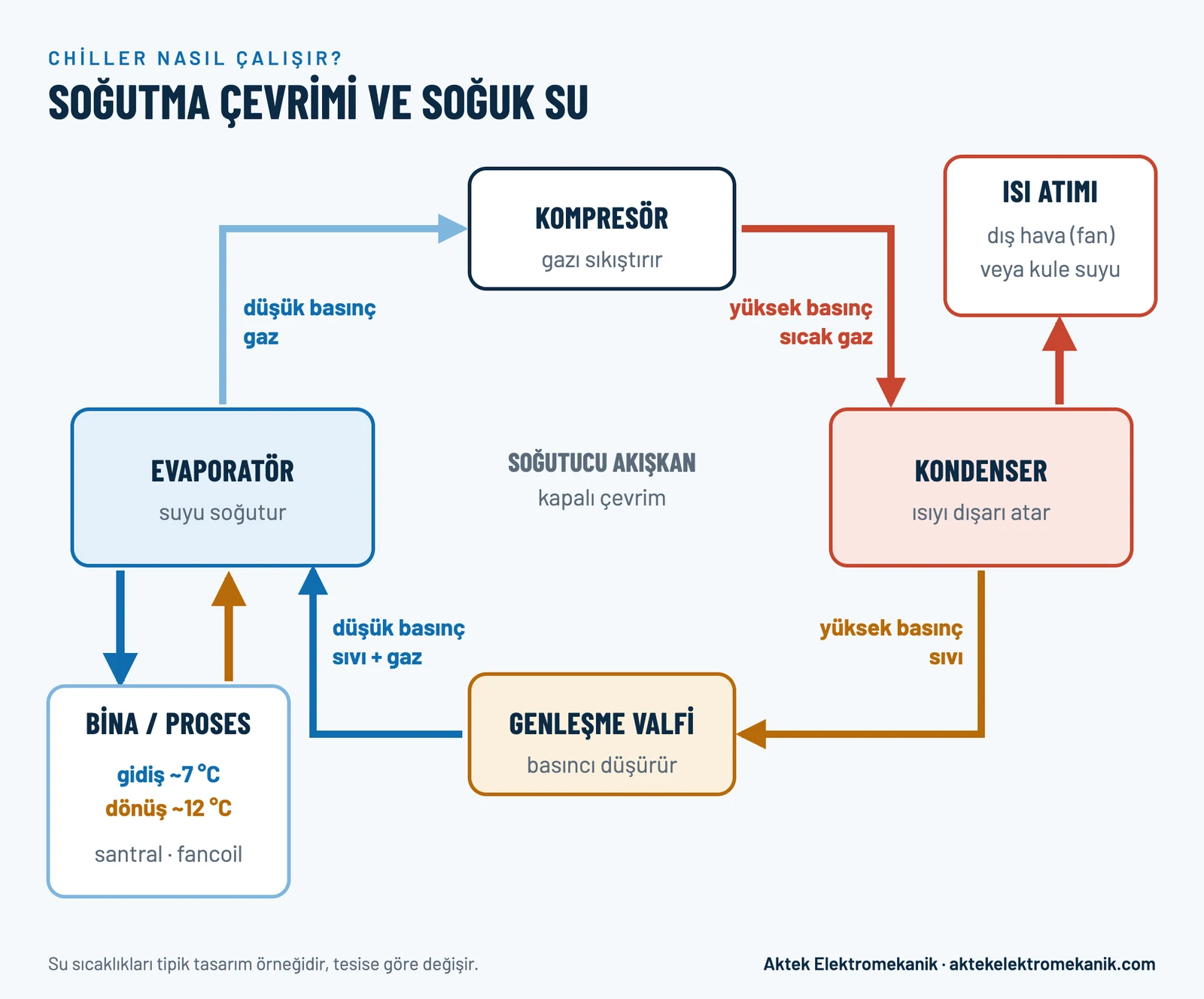

Chiller'ın kalbi, buzdolabıyla aynı fizik olan buhar sıkıştırmalı soğutma çevrimidir. Çevrimde dört ana bileşen vardır ve soğutucu akışkan bu dördü arasında sürekli döner:
Evaporatör (buharlaştırıcı): Dönüş suyu buradan geçer. Düşük basınçtaki soğutucu akışkan suyun ısısını alarak buharlaşır; su soğur ve tesisata geri gönderilir. Chiller'ın "soğutma" işi tam olarak burada olur.
Kompresör: Buharlaşan akışkanı emer, sıkıştırır; basıncı ve sıcaklığı yükselir. Chiller'ın en pahalı ve en çok enerji tüketen parçasıdır.
Kondenser (yoğuşturucu): Yüksek basınçlı sıcak gaz burada ısısını dışarı atar ve yoğuşarak sıvıya döner. Isı ya havaya (hava soğutmalı) ya da soğutma kulesinden gelen suya (su soğutmalı) verilir.
Genleşme valfi: Yüksek basınçlı sıvı akışkanın basıncını düşürür; akışkan soğur ve tekrar evaporatöre girer. Çevrim başa döner.
Soğutucu akışkan dört bileşen arasında döner. Evaporatörde soğuyan su binaya gider, ısı kondenserde dışarı atılır.
Bir örnekle: binadan 12 °C'de dönen su, evaporatörde ısısını akışkana verir ve 7 °C'de tesisata geri gider. Akışkan bu ısıyı, kompresörde aldığı enerjiyle birlikte kondenserde dışarı atar. Bu yüzden kondenserden atılan ısı binadan çekilen ısıdan biraz fazladır; aradaki fark kompresörün harcadığı enerjidir.
Çevrimin yanında, sistem bölümünde saydığımız iki destek sistemi çalışır. Su devresi: pompalar, genleşme tankı, filtreler ve akış anahtarı soğuk suyu tesisata taşır. Kontrol ve otomasyon: sensörler, kontrol kartı ve kumanda; set sıcaklığını tutar, kompresörleri kademeler, arıza durumunda alarm verir ve cihazı korur.
Servis açısından çevrimin sağlığı birkaç ölçümle anlaşılır: emme ve basma basınçları, süperheat (evaporatör çıkışındaki aşırı kızdırma) ve subcooling (kondenser çıkışındaki aşırı soğutma) değerleri, kompresör akımı ve su giriş-çıkış sıcaklık farkı. Bu değerler doğru aralıktaysa cihaz sağlıklıdır; sapma varsa arıza henüz alarm vermeden görünür. Bu ölçümlerin bakımda nasıl kullanıldığını chiller servisi sayfamızın bakım bölümünde anlattık.
Hava soğutmalı ve su soğutmalı chiller farkı
Kondenserin ısıyı nereye attığı, chiller'ın tipini belirler. İkisi de aynı çevrimi kullanır; fark ısının havaya mı, suya mı verildiğidir.
Hava soğutmalı chiller: Kondenser serpantini fanlarla üflenen dış havayla soğutulur. Çatıya veya bahçeye kurulur, soğutma kulesi gerektirmez, kurulumu ve bakımı daha basittir. Verimi dış hava sıcaklığına bağlıdır; sıcak yaz günlerinde kapasite düşer, kondenser kirlenmesi en sık arıza nedenidir.
Su soğutmalı chiller: Kondenser, soğutma kulesinden gelen suyla soğutulur. Makine dairesine kurulur, daha sessiz ve genellikle daha verimlidir; büyük kapasitelerde tercih edilir. Karşılığında soğutma kulesi, kondenser pompaları ve su şartlandırma ister; kule bakımı ve kondenser boru temizliği ayrı bir iş kalemidir.
Küçük ve orta kapasiteli ticari binalarla proses uygulamalarında hava soğutmalı; büyük AVM, kampüs ve hastane santrallerinde su soğutmalı gruplar yaygındır. Hava soğutmalı tipleri ayrı bir yazıda ayrıntılı ele aldık: Hava soğutmalı chiller rehberi. Kuleyle çalışan grupların çalışma prensibi ve bakımı için su soğutmalı chiller yazımıza bakabilirsiniz.

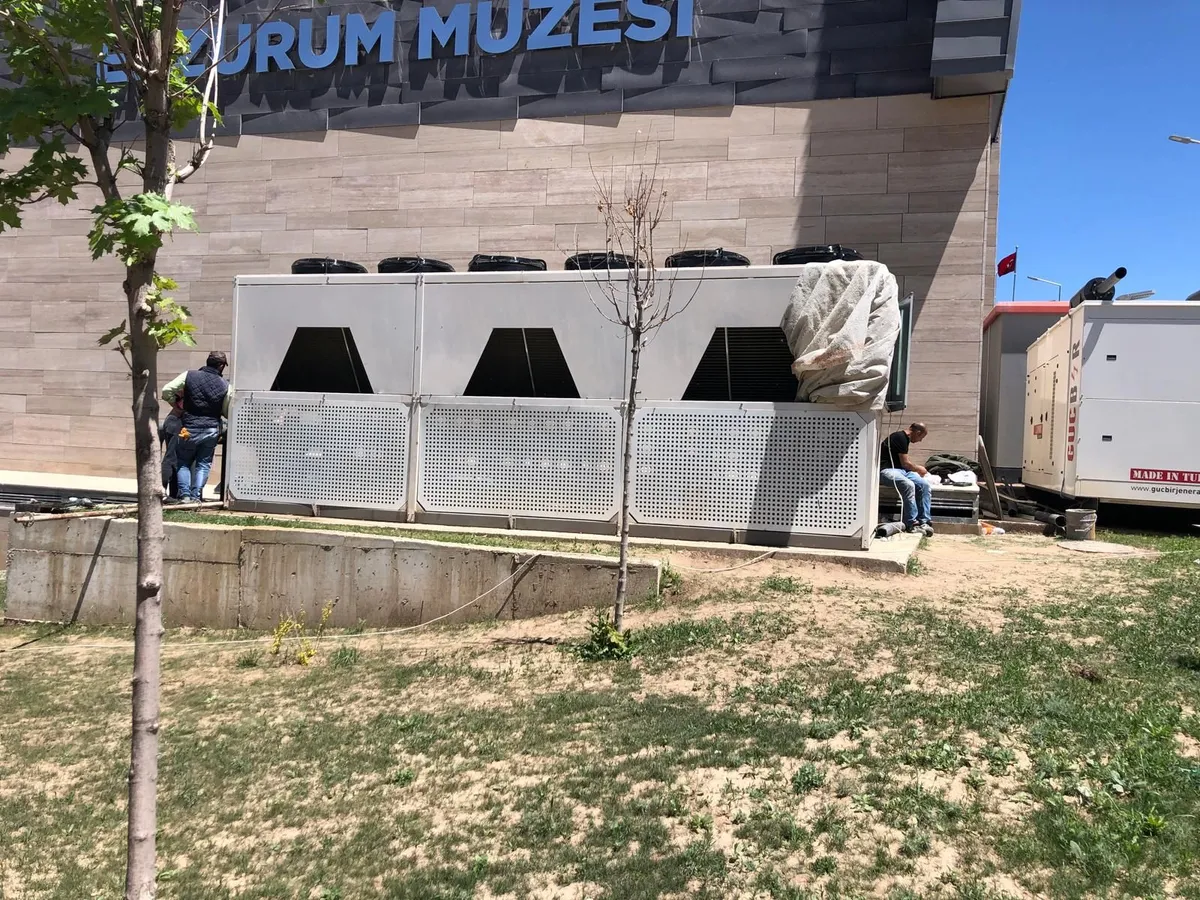

Erzurum Arkeoloji Müzesi'nde hava soğutmalı chiller grupları. Fanlar kondenserdeki ısıyı dış havaya atar.
Chiller tipleri: kompresöre göre
Scroll (spiral) kompresörlü: Küçük ve orta kapasite. Birden fazla kompresör kademeli çalışır; arızada kompresör değiştirilir, revizyon yapılmaz.
Vidalı (screw) kompresörlü: Orta ve büyük kapasite; AVM, otel, sanayi. Kapasite sürgülü valf veya inverterle ayarlanır. Yağ yönetimi kritik; kompresör atölyede revize edilebilir.
Santrifüj kompresörlü: Çok büyük kapasite; kampüs ve büyük AVM santralleri. Yüksek verim, karmaşık kontrol; yağ sistemi ve kılavuz kanat mekanizması bakımın merkezinde. Manyetik yataklı (yağsız) santrifüjler de yaygınlaşıyor.
Absorpsiyonlu chiller: Kompresör yerine ısı (buhar, sıcak su, atık ısı) kullanır; bina uygulamalarında çevrimde çoğunlukla soğutucu olarak su, emici olarak lityum bromür çözeltisi dolaşır. Kojenerasyon tesisleri ve atık ısısı olan sanayide görülür; ayrı bir uzmanlık alanıdır. Çalışma prensibini absorpsiyonlu chiller yazısında anlattık.
Kompresör tiplerinin bakım ve arıza açısından farkları için chiller kompresör tipleri yazımıza bakabilirsiniz.
Chiller ile klima, VRF ve soğuk oda arasındaki fark
Split klima ve VRF sistemleri soğutucu akışkanı doğrudan iç ünitelere taşır; arada su yoktur. Chiller ise suyu soğutur, su binada dolaşır. Bu yüzden halk arasında "chiller klima" denen cihaz aslında merkezi klima sisteminin su üreten kaynağıdır. VRF'in çalışma mantığını VRF sistemi nedir? yazısında, bakım ve arızalarını VRF klima servisi sayfamızda bulabilirsiniz.
Soğuk oda ve endüstriyel buzdolabı ise ürünü doğrudan soğuk havada saklar; hedef sıcaklık çoğunlukla sıfırın altındadır ve cihaz yapısı farklıdır. Proses chiller'ları ise genellikle +5 ile +20 °C arasında su üretir. İkisi de "endüstriyel soğutma" başlığı altında anılsa da farklı cihazlar, farklı servislerdir.
Isı pompası da aynı soğutma çevrimiyle çalışır; farkı, ısıyı dış ortamdan alıp binaya vermesi, yani asıl işinin ısıtma olmasıdır. Konutta ve küçük binalarda ısıtmayı ve soğutmayı tek cihazla karşılamayı düşünenler için kardeş şirketimiz Aktek DMR'nin ısı pompası seçimi yazısı yol gösterir.
Chiller'ın verimli çalışması için nelere dikkat edilmeli?
Chiller'lar dayanıklı cihazlardır; 20 yılı aşan gruplar sahada çalışmaya devam ediyor. Ömrü ve verimi belirleyen birkaç alışkanlık var:
Kondenseri temiz tutun. Hava soğutmalı gruplarda kirli serpantin, su soğutmalılarda kireçli borular yüksek basınç alarmlarının ve fazla tüketimin bir numaralı nedenidir.
Alarmı resetleyip geçmeyin. Tekrarlayan yüksek basınç, düşük yağ basıncı veya donma alarmı bir nedenin işaretidir; ısrarla yeniden başlatmak küçük arızayı kompresör hasarına çevirebilir.
Ölçüm değerlerini kayıt altına alın. Aynı cihazın yıllar içindeki basınç, sıcaklık ve akım değerleri yan yana konduğunda kapasite kaybı aylar öncesinden görünür.
Sezon öncesi bakım yaptırın. Yılda en az iki kapsamlı bakım (sezon öncesi ve sonrası) standarttır; yıl boyu çalışan proses gruplarında sıklık artar. Takvimi chiller bakım periyodu yazımızda anlattık.
Su tarafını unutmayın. Debi, filtre, glikol oranı ve akış anahtarı chiller'ın parçasıdır; evaporatör donmalarının çoğu su tarafından başlar.
Sahada en sık karşılaştığımız yanlış anlamalar
Servis çağrılarında sorun çoğu zaman cihazdan değil, cihazın nasıl algılandığından çıkar:
"Chiller soğutmuyor" şikâyetinin chiller'dan çıkmaması. Grup set değerinde su üretirken bir katın sıcak kalması çoğu zaman o katın vanası, fancoil filtresi ya da pompa debisiyle ilgilidir. Önce sorunun sistemin hangi halkasında olduğunu ayırırız.
Su tarafının bakım listesine girmemesi. Akış anahtarı, pislik tutucu ve glikol oranı kontrol edilmeyince ilk ciddi arıza çoğunlukla evaporatör donması ya da debi alarmı olarak gelir.
Kapasitenin etiketten okunması. Etiketteki değer belirli su ve dış hava koşulları için verilir; kirli kondenserle ya da eksik şarjla çalışan bir grup o değere ulaşamaz. Gerçek durum ölçümle anlaşılır.
Eski grupların erken gözden çıkarılması. Düzenli bakım görmüş yaşlı bir grup, ölçüm sonrası yapılan onarımla çoğu zaman uzun süre çalışmaya devam edebilir; karar akışkan, parça bulunabilirliği ve verim birlikte değerlendirilerek verilir.
Chiller konuşurken karşınıza çıkacak terimler
kW (kilowatt) soğutma kapasitesi: Cihazın birim zamanda çekebildiği ısı. Elektrik tüketimiyle karıştırılmamalı; iyi bir chiller çektiği elektriğin birkaç katı soğutma üretir.
Soğutma tonu (TR): Özellikle Amerikan kaynaklı cihaz belgelerinde kullanılan kapasite birimi; 1 ton yaklaşık 3,5 kW soğutmaya karşılık gelir.
COP / EER: Üretilen soğutmanın harcanan elektriğe oranı; verim göstergesi. Kısmi yük verimi (ESEER, IPLV) gerçek işletme koşullarını daha iyi anlatır.
Gidiş-dönüş suyu ve ΔT: Chiller'dan çıkan ve chiller'a dönen su sıcaklıkları ile aradaki fark; cihazın ne kadar yük aldığını ve debinin doğru olup olmadığını gösterir.
Soğutucu akışkan (R134a, R410A, R32, R1234ze vb.): Çevrimde dolaşan gaz. Eski R22'li gruplarda gaz temini zorlaşmıştır; yeni nesil düşük küresel ısınma potansiyelli akışkanlara geçiliyor.
Süperheat ve subcooling: Evaporatör çıkışındaki aşırı kızdırma ve kondenser çıkışındaki aşırı soğutma değerleri; servisçinin çevrimin sağlığını okuduğu iki temel ölçüm.
Free cooling (serbest soğutma): Dış hava yeterince soğukken kompresörü çalıştırmadan soğutma yapılması; yıl boyu soğutma isteyen tesislerde ciddi tasarruf.
Glikol: Su devresini donmaya karşı koruyan katkı; oranı bakımda kontrol edilir.
Sık sorulan sorular
Chiller Türkçe ne demek?
Su soğutma grubu ya da soğutma grubu. Kelime İngilizce "soğutucu" anlamındadır; teknik belgelerde üç terim de aynı cihaz için kullanılır.
Chiller ile klima aynı şey mi?
Hayır. Klima havayı doğrudan soğutur; chiller suyu soğutur, soğuk su binadaki klima santrali ve fancoil'lerde havayı soğutmak için kullanılır. "Chiller klima" denen sistem, merkezi klimanın su üreten kaynağıdır.
Chiller kaç yıl kullanılır?
Düzenli bakım gören gruplar 20–25 yıl çalışabilir. Ömrü belirleyen; kondenser temizliği, doğru soğutucu akışkan şarjı, yağ yönetimi ve alarmların zamanında ele alınmasıdır.
Chiller ne kadar elektrik tüketir?
Kapasiteye, tipe ve yüke bağlıdır; kompresör tüketimin büyük bölümünü oluşturur. Aynı cihazda kirli kondenser veya hatalı şarj tüketimi belirgin artırır; bu yüzden enerji verimliliğinin ilk adımı yeni cihaz değil, doğru bakımdır.
Chiller ısıtma da yapar mı?
Standart bir chiller yalnızca soğutur. Isı pompalı gruplar çevrimi ters çevirerek sıcak su da üretebilir; bu cihazlar teknik olarak ısı pompası sınıfına girer. Chiller'la soğutulan binaların çoğunda ısıtma için ayrıca kazan ya da ısı pompası bulunur.
Sonuç
Chiller, görünmeyen ama binanın ve üretimin en kritik cihazlarından biridir; pompaları, uç cihazları ve gerekiyorsa soğutma kulesiyle birlikte bir merkezi soğutma sistemi olarak çalışır. Ne olduğunu ve nasıl çalıştığını bilmek, arıza anında doğru soruları sormayı ve bakımı ertelememeyi kolaylaştırır. Cihazınızda kapasite düşüşü, alarm ya da artan tüketim varsa chiller servisi sayfamızda süreci ve kapsamı bulabilir, İstanbul içindeyseniz İstanbul chiller servisi sayfamızdan aynı gün müdahale isteyebilirsiniz.
