Su soğutmalı chiller, soğutma çevriminde açığa çıkan ısıyı dış havaya değil, soğutma kulesinden gelen suya atan su soğutma grubudur. Makine dairesine kurulur, sessiz çalışır ve büyük kapasitelerde en verimli chiller tipidir. Karşılığında cihaz tek başına çalışmaz: soğutma kulesi, kondenser pompaları ve su şartlandırmasıyla birlikte bir sistemin parçasıdır. Bu yazıda su soğutmalı chiller'ın nasıl çalıştığını, hava soğutmalı gruptan farkını ve sahada en sık karşılaştığımız sorunları anlattık.
Chiller'ın temel çalışma prensibini baştan okumak isterseniz Chiller ne demek? yazımıza, hava soğutmalı tipler için Hava soğutmalı chiller rehberimize bakabilirsiniz.
Su soğutmalı chiller nasıl çalışır?
Su soğutmalı bir sistemde birbirinden ayrı iki su devresi vardır:
Soğuk su (evaporatör) devresi: Binanın klima santrallerinden, fancoil'lerden ya da üretim hattından dönen su evaporatörden geçer, soğutucu akışkana ısısını verir ve soğuyarak geri gönderilir. Chiller'ın asıl işi bu devrede yapılır.
Kondenser (kule) devresi: Kompresörün sıkıştırdığı sıcak gaz, kondenserde soğutma kulesinden gelen suya ısısını verir ve yoğuşarak sıvıya döner. Isınan su kuleye pompalanır; kulede havayla temas ederek ve bir kısmı buharlaşarak soğur, sonra tekrar kondensere döner.
Soğutucu akışkan çevrimi hava soğutmalı gruplarla aynıdır: evaporatör, kompresör, kondenser ve genleşme valfi. Fark yalnızca kondenserin ısıyı nereye attığıdır. Su soğutmalı gruplarda kondenser çoğunlukla gövde-boru (shell & tube) tipindedir; su boruların içinden, soğutucu akışkan gövde tarafından geçer.

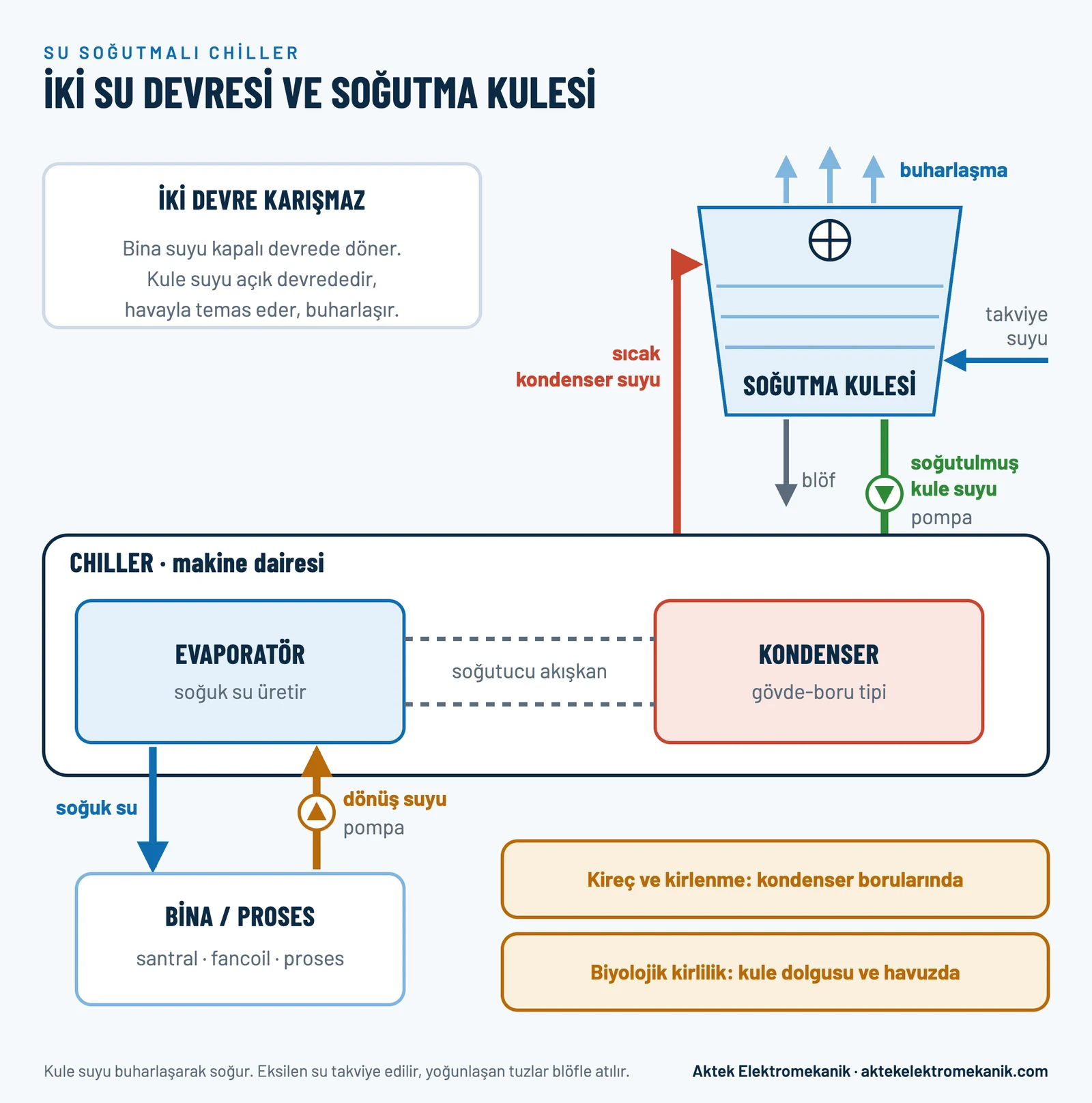

Su soğutmalı sistemde chiller iki ayrı su devresinin ortasında durur. Verimi kule ve su kalitesine bağlıdır.
Soğutma kulesinin rolü
Kule, kondenser suyunun ısısını atmosfere veren cihazdır. Suyun küçük bir bölümü buharlaşır ve bu buharlaşma suyun geri kalanını soğutur. Bu yüzden kule suyu, yaz günlerinde dış hava sıcaklığının belirgin şekilde altına inebilir; su soğutmalı chiller'ın verim avantajı buradan gelir.
Buharlaşmanın bir bedeli vardır: kaybolan su yerine şebekeden su eklenir, geride kalan suda tuz ve mineral yoğunlaşır. Bu yoğunlaşma kontrol edilmezse kireç ve korozyon başlar. Kulenin dolgusu, havadan gelen toz ve polenle birleşince biyolojik kirliliğe açık bir ortam oluşturur. Kısacası kule, su soğutmalı sistemin hem verim kaynağı hem de en çok bakım isteyen parçasıdır.
Hava soğutmalıya göre avantajları
Daha yüksek verim: Kule suyu yazın dış havadan serin olduğu için kompresör daha düşük basınçta çalışır; aynı soğutma daha az elektrikle üretilir.
Büyük kapasiteye uygunluk: Büyük AVM, hastane, kampüs ve sanayi santrallerinde tercih edilen tip budur; vidalı ve santrifüj kompresörlerle çok büyük kapasitelere çıkılır.
Sessiz ve korunaklı çalışma: Cihaz makine dairesinde durur; dış hava, yağmur ve tozdan korunur, çatıda gürültü yapmaz.
Uzun ömür: Kondenser dış ortamın korozyonuna maruz kalmaz; iyi bakımla uzun yıllar hizmet verir.
Dezavantajları
Sistem daha karmaşık: Kule, kondenser pompaları, su şartlandırma ve ek borulama gerekir; kurulum ve işletme kalemi artar.
Su tüketimi: Buharlaşma ve blöf nedeniyle sürekli su eklenir; su maliyeti hesaba katılmalıdır.
Su kalitesine bağımlılık: Kireç, korozyon ve biyolojik kirlilik kontrol edilmezse verim avantajı hızla kaybolur.
Kış koruması: Kule ve dış borular donmaya karşı korunmalı; kış çalışmasında kule suyu sıcaklığı kontrol edilmelidir.
En sık karşılaştığımız sorunlar
Kondenser borularında kireçlenme: En yaygın ve en pahalı sorun. Boru yüzeyindeki ince bir kireç tabakası bile ısı transferini düşürür; yoğuşma basıncı yükselir, kompresör daha fazla elektrik çeker ve sonunda yüksek basınç alarmı gelir. Ayrıntı: Chiller yüksek basınç arızası.
Yükselen yaklaşım sıcaklığı: Yoğuşma sıcaklığı ile kondenser çıkış suyu arasındaki farkın yıldan yıla büyümesi, kirlenmenin en erken sayısal işaretidir. Bakım raporlarında bu değeri her ziyarette izleriz.
Kule dolgusu ve su dağıtımı: Tıkanan dolgu ve bozuk su dağıtımı kulenin soğutma kapasitesini düşürür; kondensere sıcak su gider.
Düşük kondenser suyu debisi: Tıkalı pislik tutucu, pompa sorunu veya kapalı kalmış vana; yüksek basınç alarmlarının sık nedenlerinden.
Biyolojik kirlilik ve Legionella: Ilık, durgun su ve dolgudaki biyofilm bakteriler için uygun ortam oluşturur. Kule suyu şartlandırması ve düzenli temizlik hem verim hem sağlık için gereklidir.
Korozyon: Yanlış su kimyası boruları ve kule gövdesini aşındırır; delinen kondenser borusu soğutucu akışkan devresine su karışması gibi ciddi bir arızaya yol açabilir.
Su soğutmalı chiller bakımı
Su soğutmalı sistemde bakım üç parçadan oluşur: chiller'ın kendisi, kondenser suyu devresi ve soğutma kulesi. Üçü birlikte ele alınmazsa biri diğerinin verimini düşürür.
Chiller: Basınç, sıcaklık, süperheat ve subcooling ölçümleri; kaçak testi; kompresör yağ kontrolü; elektrik panosu; kontrolör alarm geçmişi ve parametre yedeği.
Kondenser boruları: Yaklaşım sıcaklığı takibi; gerektiğinde mekanik fırçalama ya da kimyasal temizlik. Temizlik zamanını takvimden çok ölçüm belirler.
Kondenser suyu devresi: Pislik tutucu temizliği, pompa kontrolü, debi ölçümü, vana konumları.
Soğutma kulesi: Dolgu, su dağıtım sistemi, havuz temizliği, fan ve motor kontrolü, şamandıra ve blöf ayarı.
Su şartlandırma: İletkenlik, pH ve sertlik takibi; kimyasal dozajın ve biyosit programının su şartlandırma firmasıyla birlikte doğrulanması.
Sezon geçişleri: Sezon öncesi tam kontrol ve kapasite testi; sezon sonunda kule ve dış boruların donmaya karşı hazırlanması, kış duruşu için boşaltma veya koruma.
Adım adım bakım listesi için chiller bakımı nasıl yapılır yazımıza ve indirilebilir kontrol listesine bakabilirsiniz. Bakım hizmetimizin kapsamı ve sözleşme seçenekleri chiller bakımı bölümümüzde.

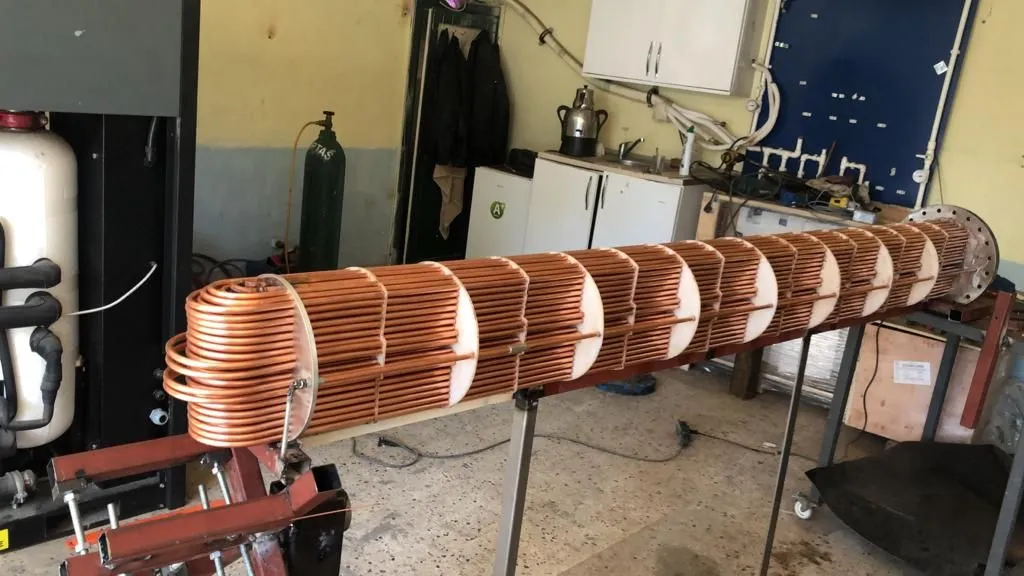

Gövde-borulu ısı değiştiricinin boru demeti ve şaşırtma levhaları. Kireç ve kir bu boruların iç yüzeyinde birikir.
Su soğutmalı chiller fiyatları neye bağlı?
Cihaz fiyatını kapasite, kompresör tipi (vidalı ya da santrifüj), verim sınıfı ve soğutucu akışkan belirler. Toplam yatırımda kule, pompalar, borulama ve su şartlandırma da hesaba katılmalıdır. İşletme maliyetini ise elektrik ve su tüketimi ile bakımın düzenliliği belirler; kireçlenmiş bir kondenser, cihazın katalog verimini kâğıt üzerinde bırakır.
Sık sorulan sorular
Su soğutmalı chiller soğutma kulesi olmadan çalışır mı?
Kondenser ısısının atılacağı bir su kaynağı olmadan çalışmaz. Çoğu uygulamada bu kaynak soğutma kulesidir; bazı tesislerde kuru soğutucu (dry cooler) ya da mevcut bir proses suyu kullanılır.
Kondenser boruları ne sıklıkla temizlenmeli?
Sabit bir takvim yerine ölçüme göre karar verilir. Yaklaşım sıcaklığı yükselmeye başladığında temizlik gerekir; su kalitesi kötü olan tesislerde bu yılda bir, iyi şartlandırılmış sistemlerde daha seyrek olabilir.
Hava soğutmalı sisteme geçmek mantıklı mı?
Kule bakımı ve su maliyeti ağır geliyorsa değerlendirilebilir; ama büyük kapasitelerde verim kaybı ve yer ihtiyacı hesaba katılmalıdır. Karar, mevcut sistemin ölçülmüş verimi ve yıllık işletme maliyeti karşılaştırılarak verilmelidir.
Sonuç
Su soğutmalı chiller doğru işletildiğinde en verimli soğutma çözümüdür; ama verimi chiller kadar kule ve su kalitesine bağlıdır. Kondenseri, kuleyi ve suyu birlikte takip eden bir bakım planı, bu verimi yıllarca korur. Su soğutmalı sisteminiz için bakım planı ya da arıza tespiti için chiller servisi sayfamızdan ücretsiz keşif talep edebilir, İstanbul içindeyseniz İstanbul chiller servisi sayfamızdan aynı gün müdahale isteyebilirsiniz.
