Carrier, Türkiye'de Alarko Carrier iş birliğiyle en yaygın chiller markalarından biri; 30RB/30RQ hava soğutmalı scroll ve 30XA/30XW vidalı gruplar sahada çok karşımıza çıkar. Bu yazıda Carrier kontrolörlerinde en sık görülen alarm kodlarını, anlamlarını, olası nedenlerini ve reset türlerini listeledik. Kodlar Carrier'ın resmî kontrol kılavuzlarından doğrulandı; kaynaklar yazının sonunda. Genel kod mantığı için Chiller arıza kodları yazımıza bakabilirsiniz.
Kodunuzu listede bulamadıysanız ya da alarm tekrar ediyorsa kodu ve cihaz etiketinin fotoğrafını bize iletin; chiller servisi ekibimiz kontrol nesline göre yorumlar, gerekiyorsa aynı gün müdahale eder.
Carrier kontrol nesilleri ve kod yapısı
Aynı alarm, kontrolörün nesline göre farklı bir kodla görünür. Kodu yorumlamadan önce panelinizin hangi nesil olduğunu bilmek gerekir:
Pro-Dialog Plus / Pro-Dialog+ (30RB/30RQ): Kısa önekli kodlar kullanır. th- sıcaklık sensörü (termistör), Pr- basınç transdüseri, Co- haberleşme, P- proses ve koruma alarmları, A1-nn gibi kodlar kompresör alarmları (A1 = A devresi, 1. kompresör).
30XA (ABD kılavuzu, Navigator/Touch Pilot ekranları): Aynı önekleri noktayla yazar (th.01, P.01) ve yanında sıralı bir alarm numarası gösterir.

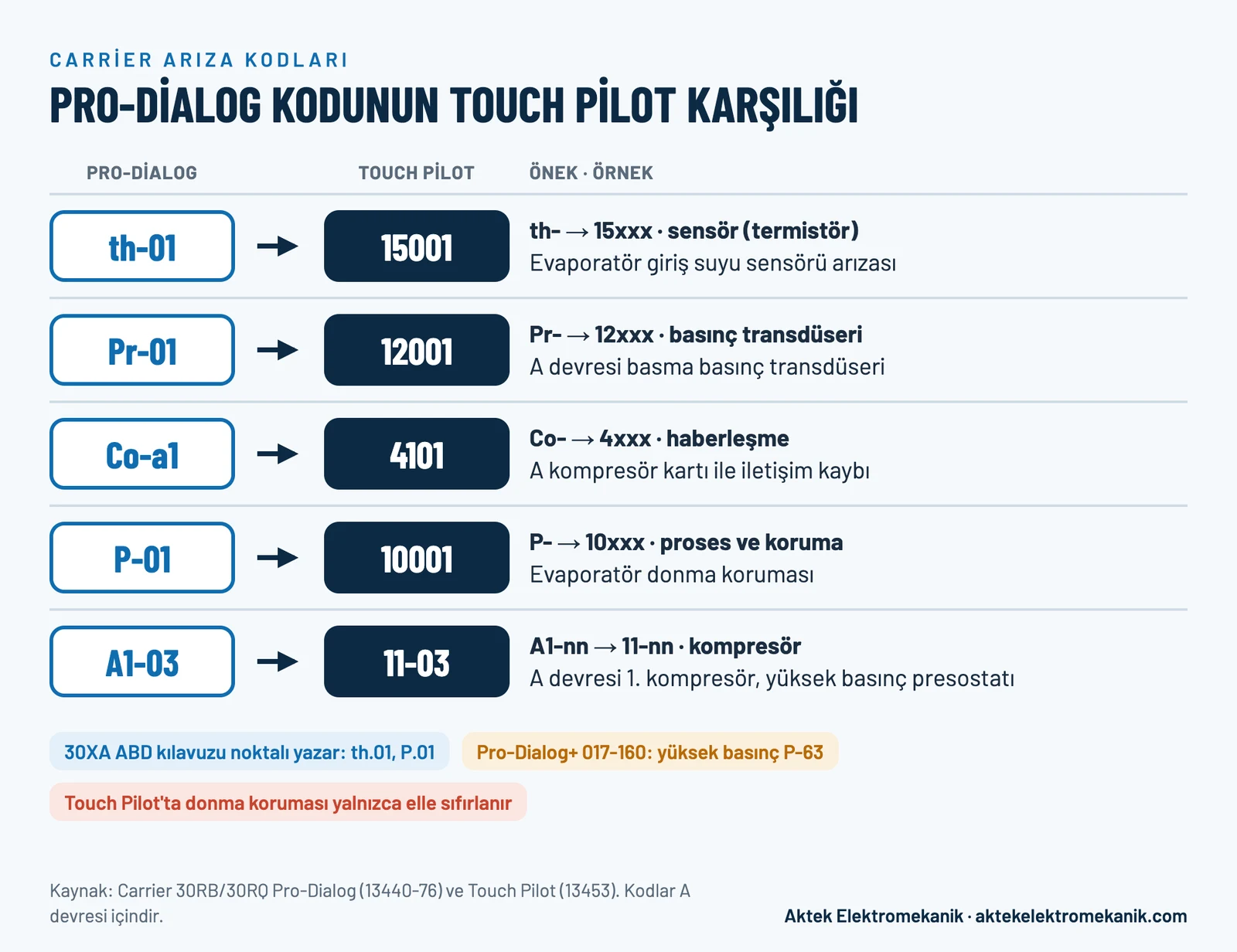

Touch Pilot (30XA/XAS/XB/XW): 4–5 haneli kodlar kullanır. 15xxx sensör, 12xxx transdüser, 4xxx haberleşme, 10xxx proses, 11-nn / 21-nn / 31-nn kompresör alarmları. Çoğu kod eski numarayı korur, başına önek ekler: th-01 → 15001, Pr-01 → 12001, P-05 → 10005.
Aşağıdaki listelerde kodlar A devresi için verilmiştir; B ve C devrelerinin alarmları kılavuzda ayrı numaralarla yer alır. Kodun yanındaki ikinci numara Touch Pilot karşılığıdır; "—" o nesilde bu alarmın bulunmadığını gösterir.
Touch Pilot çoğu kodu eski numarasıyla korur ve başına bir önek ekler.
Sensör (termistör) ve transdüser alarmları
th-01 · 15001 — Evaporatör giriş suyu sensörü arızası. Sensör veya kablolaması arızalı. Cihaz durur; sensör okuması normale dönünce otomatik sıfırlanır.
th-02 · 15002 — Evaporatör çıkış suyu sensörü arızası. Aynı neden ve davranış; cihaz durur, otomatik sıfırlanır.
th-10 · 15010 — Dış hava sıcaklığı sensörü arızası. Sensör arızalı; cihaz durur, otomatik sıfırlanır.
th-12 · 15012 — A devresi emme gazı sensörü arızası. A devresi durur; otomatik sıfırlanır.
Pr-01 · 12001 — A devresi basma (kondenser) basınç transdüseri arızası. Transdüser veya montajı arızalı; devre durur, sinyal normale dönünce otomatik sıfırlanır.
Pr-04 · 12004 — A devresi emme basınç transdüseri arızası. Aynı neden ve davranış.
Pr-10 · 12010 — A devresi yağ basıncı transdüseri arızası (vidalı gruplar). Transdüser, kablo veya kompresör koruma kartı; devre durur.
Su akışı, donma ve proses alarmları
P-01 · 10001 — Evaporatör donma koruması. Düşük su debisi, arızalı sensör, düşük devre hacmi, kirli evaporatör. Pro-Dialog'da 24 saatte ilk kez olursa otomatik, sonra elle sıfırlanır; Touch Pilot'ta her zaman elle. Touch Pilot'ta pompa çalışmaya devam eder.
P-14 · 10014 / 10091 — Su akışı ve müşteri emniyet döngüsü (interlock). Evaporatör pompası arızası, akış anahtarı veya harici emniyet kontağı. Touch Pilot bu alarmı ikiye ayırır: 10014 müşteri emniyet döngüsü, 10091 evaporatör akış anahtarı. Cihaz durur.
P-05 · 10005 — A devresi düşük emme sıcaklığı. Basınç sensörü arızası, tıkalı elektronik genleşme valfi (EXV) veya düşük soğutucu akışkan şarjı. Devre durur; 24 saatte ilk kez olursa otomatik, sonra elle.
P-08 · 10008 — A devresi yüksek süperheat. Düşük şarj, EXV sorunu, tıkalı sıvı hattı; serbest soğutma (free cooling) seçenekli gruplarda üç yollu vana konumu. Touch Pilot'ta elle sıfırlanır.
P-11 · 10011 — A devresi düşük süperheat. Transdüser, sensör veya EXV arızası; kompresöre sıvı dönüşü riski. Touch Pilot'ta elle sıfırlanır.
P-28 · 10028 — Kontrol panosu termostatı / faz sırası. Pano yetersiz havalanıyor veya elektrik bağlantısı sorunlu; kontak kapanınca otomatik sıfırlanır.
P-29 · 10029 — Sistem yöneticisi (CCN) haberleşme kaybı. Haberleşme hattı arızalı; cihaz kendi başına çalışmaya devam eder.
P-32 · 10032 — Evaporatör pompası 1 arızası. Pompa aşırı ısınması veya bağlantı sorunu; varsa yedek pompaya geçer, yoksa cihaz durur. Elle sıfırlanır.
P-37 · 10037 — A devresinde tekrarlayan yüksek basınç / yüksek yoğuşma sıcaklığı. Kirli kondenser, fan arızası, hava sirkülasyonu (sıcak havanın geri emilmesi) veya transdüser. Ayrıntılı rehber: Chiller yüksek basınç arızası.
P-97 · 10097 — Giriş ve çıkış suyu sensörleri ters. Sensörler yer değiştirmiş veya arızalı; cihaz durur, elle sıfırlanır.
P-99 · 10050 — Soğutucu akışkan kaçağı algılandı (kaçak dedektörü olan gruplarda). Kaçak veya dedektör arızası.
Yağ alarmları (30XA/30XW vidalı gruplar)
P-67 · 10067 — A devresi düşük yağ basıncı. Tıkalı yağ filtresi, yağ transdüseri arızası, takılı çek valf. Touch Pilot'ta elle sıfırlanır.
P-70 · 10070 — A devresi yağ filtresi basınç farkı yüksek. Tıkalı filtre veya kapalı yağ vanası; elle sıfırlanır.
P-75 · 10075 — A devresi düşük yağ seviyesi. Düşük yağ seviyesi veya seviye anahtarı arızası.
P-78 · 10078 — A devresi yüksek basma gazı sıcaklığı. Transdüser veya yüksek basınç presostatı arızası, kısıtlı kondenser akışı; elle sıfırlanır.
Kompresör alarmları
A1-03 · 11-03 — Yüksek basınç presostatı (A devresi, 1. kompresör). Düşük kondenser debisi, kapalı vana, fan arızası, yüksek giriş havası veya suyu sıcaklığı. Elle sıfırlanır; 30XA'da presostat üzerindeki reset butonuna basılması gerekir. Pro-Dialog+ 017-160 gruplarında aynı olay P-63 koduyla görünür.
A1-01 · 11-01 — Kompresör motor sıcaklığı yüksek. Motor veya kablolama arızası, düşük akışkan şarjı; elle sıfırlanır.
A1-06 · 11-06 — Kompresör faz kaybı. Atmış sigorta, kablolama hatası, gevşek klemens; elle sıfırlanır.
A1-13 · 11-13 — Kompresör faz sırası ters. Besleme fazları yanlış sırada; elle sıfırlanır.
A1-11 · 11-11 (Pro-Dialog Plus'ta CT-01) — Kontaktör yapışması. Kontaktör kaynamış, kompresör duramıyor. Kritik alarm; cihazı enerjisiz bırakıp servis çağırın.
Sr-00 · 13-nnn — Bakım uyarısı. Planlanan bakım tarihi geçti; cihazı durdurmaz, elle sıfırlanır.
Nesiller arasındaki önemli farklar
Reset kuralları sıkılaştı. Donma koruması (10001), yüksek süperheat ve düşük yağ basıncı Touch Pilot'ta yalnızca elle sıfırlanır; Pro-Dialog'da 24 saatte bir kez otomatik sıfırlanabiliyordu.
Akış alarmı ikiye ayrıldı. Pro-Dialog'daki P-14, Touch Pilot'ta 10014 (müşteri emniyet döngüsü) ve 10091 (akış anahtarı) olarak iki ayrı alarm.
Küçük gruplarda kod seti daha dar. Pro-Dialog+ 30RB/30RQ 017-160 gruplarında yüksek basınç P-63/P-64 kodlarıyla, kaçak alarmı P-99 ile görünür.
Alarm geçmişi ekranı: en değerli kayıt
Carrier kontrolörleri alarm geçmişini tarih ve saatle tutar; Touch Pilot'ta alarm anındaki işletme değerleri de görülebilir. Sahaya çıkmadan önce bu kaydı telefonda okumanızı isteriz: aynı devrede tekrar eden yüksek basınç, her gün aynı saatte gelen akış alarmı ya da sabahları görülen düşük basınç, kök nedeni büyük ölçüde belli eder. Kaydı silmeyin; servis ekibi tarafından okunup rapora aktarılır.
Reset kararı
Carrier alarmlarının bir kısmı koşul düzelince otomatik sıfırlanır, bir kısmı elle reset ister. Elle reset isteyen alarmı bir kez sıfırlayıp cihazı gözlemek makuldür; alarm dakikalar içinde geri geliyorsa ikinci reset yapılmamalıdır. Yüksek basınç (A1-03), yağ basıncı (P-67) ve donma (P-01) alarmlarında ısrarlı reset, küçük bir arızayı kompresör hasarına dönüştürür. Tekrarlayan alarm, chiller tamiri gerektiren bir kök nedenin işaretidir.
Sahada en sık gördüklerimiz
30RB/30RQ scroll gruplarda yaz aylarında P-37 ve A1-03: neredeyse her seferinde kirli kondenser ya da fan sürücüsü. Sezon öncesi chiller bakımı bu alarmların çoğunu önler.
30XA vidalı gruplarda yağ ile ilgili alarmlar: yağ seviyesi, yağ filtresi basınç farkı, yağ ayırıcı.
Eski Pro-Dialog gruplarda sensör alarmları: yaşlanan termistörler ve oksitlenmiş konektörler.
Su soğutmalı 30HXC gruplarda kondenser yaklaşım sıcaklığının yükselmesi: boru kirlenmesi ve kule suyu.
Bina otomasyonuna bağlı gruplarda haberleşme alarmları: kablolama ve adresleme değişiklikleri sonrası.
Servisi aramadan önce hazırlayın
Marka, seri ve model; mümkünse cihaz etiketinin fotoğrafı.
Kontrol panelinin tipi (Pro-Dialog, Touch Pilot ya da ekran fotoğrafı).
Alarm kodu ve metni, alarmın ilk geldiği saat, kaç kez tekrarladığı.
Etkilenen devre ve o andaki dış hava sıcaklığı.
Son bakım tarihi ve o bakımda yapılanlar.
Alarm öncesi fark edilen belirtiler: kapasite düşüşü, ses, yağ lekesi.
Bu bilgilerle olası nedenleri telefonda daraltır, sahaya doğru parça ve ekipmanla çıkarız; ikinci ziyaret ihtimali düşer.
Sık sorulan sorular
Alarko Carrier ile Carrier kodları aynı mı?
Aynı kontrol platformu kullanıldığı için evet; arayüz dili farklı olabilir. Kodun anlamı kontrol nesline bağlıdır, marka etiketine değil.
İnternette bulduğum kod listesine güvenebilir miyim?
Kontrol nesli listeyle aynıysa yol gösterir; değilse yanıltır. Bu yazıdaki kodlar aşağıdaki Carrier kılavuzlarından alındı. 30HXC, 30GX ve 2012 sonrası "Connect Touch" panelli gruplar bu kılavuzların kapsamında değil; bu gruplarda cihazın kendi el kitabı esastır.
th-01 ile 15001 aynı alarm mı?
Evet. Pro-Dialog'daki th-01 (evaporatör giriş suyu sensörü) Touch Pilot'ta 15001 olarak görünür. Aynı ilişki Pr-01 → 12001 ve P-01 → 10001 için de geçerlidir.
Kaynaklar
Carrier, 30RB/30RQ Pro-Dialog Control – Operation and maintenance instructions (Pro-Dialog Plus, 162-802), Order No. 13440-76, 02.2008, s. 36–39.
Carrier, 30RB/30RQ 017-160 Pro-Dialog+ Control – Operation instructions, Order No. 13462-76, 10.2011, s. 23–24.
Carrier, 30XA Controls, Start-Up, Operation, Service and Troubleshooting, Form 30XA-5T, 10-13, Tablo 59, s. 97–101.
Carrier, Controls Manual – Touch Pilot Control 30XA/XAS/XB/XBP/XW, Order No. 13453, 03.2018, bölüm 8.6, s. 37–43.
Aktek Elektromekanik bağımsız bir teknik servistir; Carrier'ın yetkili servisi veya distribütörü değildir. Kod açıklamaları bilgilendirme amaçlıdır; cihazınızın kendi kılavuzu önceliklidir.
Sonuç
Carrier gruplarında alarm yapısı iyi tasarlanmıştır; doğru okunduğunda teşhisi hızlandırır. Kodu kaydedin, ısrarlı resetten kaçının ve alarm geçmişini silmeyin. Carrier ve Alarko Carrier gruplarında bakım, arıza tespiti ve onarım için chiller servisi sayfamızdan ücretsiz keşif talep edebilir, İstanbul içindeyseniz İstanbul chiller servisi sayfamızdan aynı gün müdahale isteyebilirsiniz.
