York ve Trane, Türkiye'de büyük kampüs, hastane, AVM ve sanayi tesislerinde sık karşılaştığımız iki chiller markası. İkisi de alarmları diğer markalardan farklı gösterir: York mesaj metni kullanır, Trane onaltılık (hex) kod ve teşhis adı gösterir. Bu yazıda iki platformun en sık görülen alarmlarını, üreticilerin kontrol kılavuzlarından doğrulayarak listeledik. Genel kod mantığı ve diğer markalar için Chiller arıza kodları ve anlamları yazımıza bakabilirsiniz.
York OptiView: çevrim ve güvenlik alarmları
York YK santrifüj gruplarının OptiView paneli alarmları iki sınıfa ayırır:
Çevrim (cycling) alarmı: Koşul düzelince chiller kendiliğinden yeniden başlar.
Güvenlik (safety) alarmı: Panelde CLEAR FAULT tuşuyla elle sıfırlanması gerekir; ciddi bir olayın işaretidir.
Bazı çevrim alarmları 90 dakika içinde üç kez tekrarlanırsa güvenlik alarmına dönüşür. Bu, sorunun geçici olmadığını gösterir.
En sık görülen York OptiView mesajları
Evaporator – Low pressure — Evaporatör basıncı kesme sınırına indi. Çevrim alarmı; sık tekrarlanırsa güvenlik alarmı. Nedenleri: düşük akışkan şarjı, düşük su debisi, genleşme sorunu.
Chilled liquid – Flow switch open — Chiller çalışırken soğuk su akış anahtarı 5 saniye açık kaldı. Çevrim alarmı; anahtar kapanınca kendiliğinden sıfırlanır. Eski yazılımlarda "Leaving chilled liquid – Flow switch open" olarak görünür.
Condenser – Flow switch open — Kondenser suyu akış anahtarı çalışırken 5 saniye açık kaldı. Çevrim alarmı.
Leaving chilled liquid – Low temperature — Çıkış suyu kapatma set değerine indi. Çevrim alarmı; su yeniden başlatma değerine ısınınca sıfırlanır.
Condenser – High pressure — Kondenser basıncı sınırın üstünde. Güvenlik alarmı; basınç düştükten sonra CLEAR FAULT ile sıfırlanır. Nedenleri için: Chiller yüksek basınç arızası.
Condenser – High pressure contacts open — Elektromekanik yüksek basınç presostatı açtı. Güvenlik alarmı.
Oil – Low differential pressure — Yağ basınç farkı çalışırken ya da ön yağlama sonunda sınırın altında. Güvenlik alarmı; kompresör için en kritik alarmlardan.
Evaporator – Transducer or leaving liquid probe — Evaporatör basınç transdüseri ile çıkış suyu sensörü 10 dakika boyunca birbiriyle uyuşmadı. Güvenlik alarmı; sensör arızası şüphesi.
Motor – High winding temperature — Motor sargı sıcaklığı sınırı aştı. Güvenlik alarmı; motor soğuduktan sonra sıfırlanır.
Discharge – High temperature — Basma sıcaklığı sınırın üstünde. Güvenlik alarmı.
Yazılım notu: Yeni OptiView yazılımlarında alarmlar olay (event) olarak işlenir ve bazı mesaj metinleri değişmiştir; eski panellerde aynı mesajlar büyük harfle görünebilir. Mesajınız listedekiyle birebir aynı değilse anlamı büyük ihtimalle aynıdır, ama cihazın kılavuzuyla doğrulanmalıdır. York gruplarında servis kapsamımız için: York chiller servisi.
Trane Tracer UC800: hex kodlu teşhisler
Trane UC800 kontrolörü her teşhisi bir hex kod ve adla gösterir. Her teşhisin üç özelliği vardır:
Latch / NonLatch: Latch (kalıcı) teşhis elle sıfırlanır; NonLatch teşhis koşul düzelince kendiliğinden temizlenir.
Önem derecesi: Anında (Immediate) ya da normal (Normal) kapatma.
Sıfırlama yeri: Yerinde (Local) ya da uzaktan (Remote) sıfırlanabilir.
En sık görülen Trane UC800 teşhisleri (RTHD örneği)
F5 — High Pressure Cutout — Yüksek basınç presostatı açtı. Anında kapatma, kalıcı; yerinde sıfırlanır.
B5 — Low Evaporator Refrigerant Pressure — Evaporatör akışkan basıncı kalkışta ya da çalışırken sınırın altında. Anında kapatma, kalıcı; yerinde sıfırlanır.
FB — Low Evaporator Refrigerant Temperature — Evaporatör doyma sıcaklığı düşük akışkan sıcaklığı kesme değerinin altında kaldı. Kalıcı; uzaktan sıfırlanabilir.
ED — Evaporator Water Flow Lost — Akış doğrulandıktan sonra akış girişi açıldı. Anında kapatma, kalıcı değil; akış gelince temizlenir.
C6 — Low Evaporator Water Temp (Unit On) — Çalışırken evaporatör suyu kesme sıcaklığının altına indi. Kalıcı değil; su ısınınca belirli bir süre sonra kendiliğinden temizlenir.
E4 — Phase Loss — Kalkışta ya da çalışırken bir veya iki fazda akım yok. Anında kapatma, kalıcı.
E5 — Phase Reversal — Kompresör kalkışında faz sırası ters. Anında kapatma, kalıcı.
59C — Loss of Oil at Compressor (Running) — Çalışırken yağ seviye sensörü kompresörde yağ görmüyor. Anında kapatma, kalıcı.
EC — Motor Current Overload — Motor akımı aşırı yük eğrisini aştı. Anında kapatma, kalıcı.
AB — Evaporator Leaving Water Temp Sensor — Evaporatör çıkış suyu sensörü ya da bağlantı modülü arızalı. Normal kapatma, kalıcı.
FD — Emergency Stop — Acil durdurma girişi açık. Kalıcı; yerinde sıfırlanır.
Hex kodlar ürün ailesine ve kontrolör nesline göre değişebilir; bu liste RTHD su soğutmalı vidalı gruplar içindir. Diğer Trane serilerinde (RTAF, CVHE gibi) cihazın kendi kılavuzuna bakın. Trane gruplarında servis kapsamımız için: Trane chiller servisi.

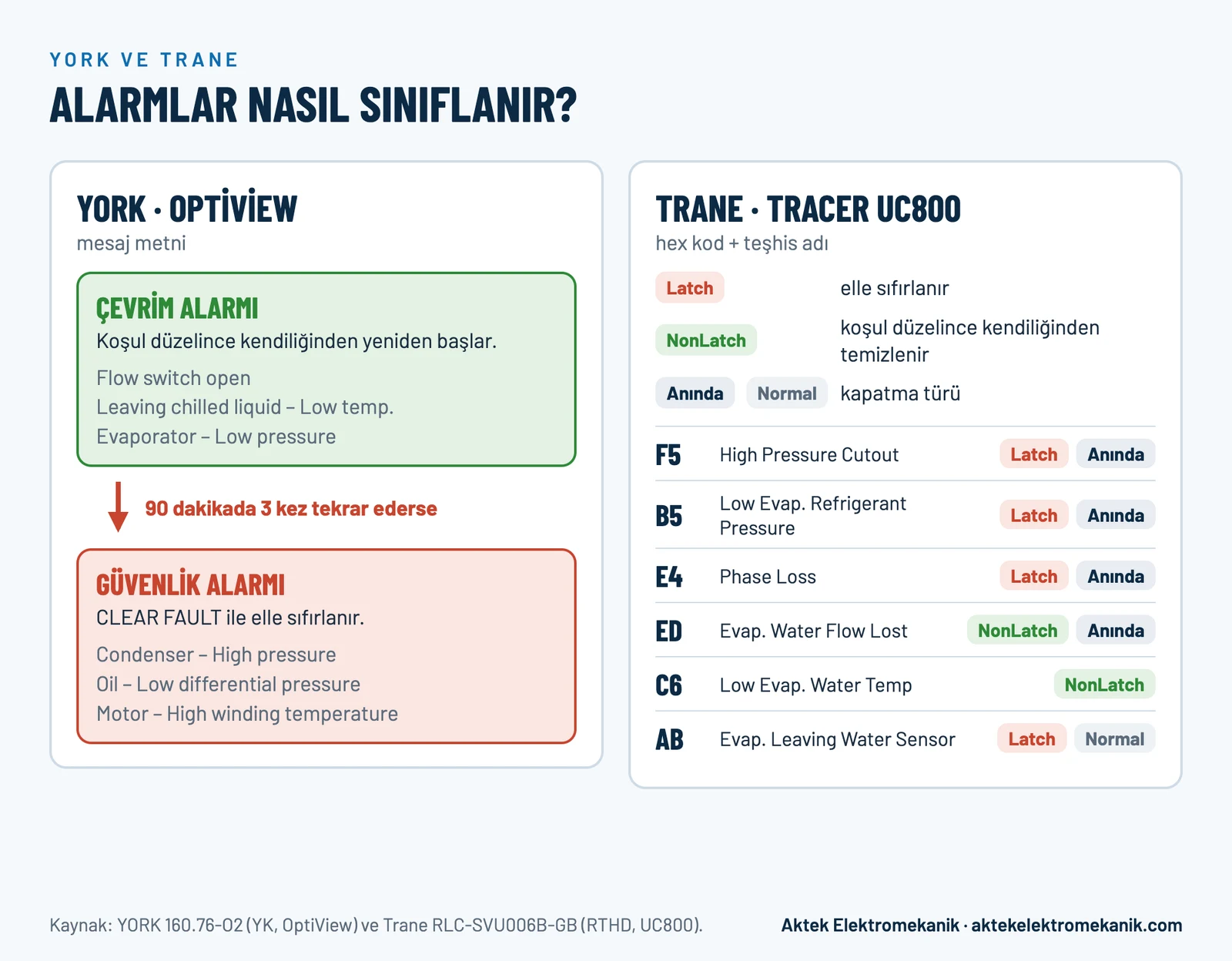

York alarmı iki sınıfa ayırır; Trane her teşhisi sıfırlama ve kapatma türüyle etiketler.
İki platformda alarm anında ne yapmalı?
Mesajı veya kodu ve saati not edin. York'ta mesaj metnini, Trane'de hex kodu ve teşhis adını birlikte yazın.
Güvenlik ve kalıcı alarmları ısrarla sıfırlamayın. Yağ basıncı, yüksek basınç, faz ve motor alarmları kompresöre zarar vermeden önce gelir; nedeni anlaşılmadan tekrar çalıştırmak hasarı büyütür.
Su devresini kontrol edin. Akış alarmlarında pompaların çalıştığını, vanaların açık olduğunu ve pislik tutucuların temiz olduğunu doğrulayın.
Alarm geçmişini silmeyin. Her iki platform da alarm anındaki işletme değerlerini saklar; teşhisin en değerli kaydıdır.
Kaynaklar
Johnson Controls / YORK, Operations Guide – OptiView Control Center for YK Style H and Style J Centrifugal Liquid Chillers, Form 160.76-O2.
Trane, Tracer TD7 with UC800 for RTHD chillers, RLC-SVU006B-GB, Temmuz 2020, s. 20–28.
Aktek Elektromekanik bağımsız bir teknik servistir; York, Johnson Controls veya Trane'in yetkili servisi ya da distribütörü değildir. Kod açıklamaları bilgilendirme amaçlıdır; cihazınızın kendi kılavuzu önceliklidir.
Sonuç
York ve Trane panelleri alarm anında ayrıntılı bilgi verir; doğru okunduğunda teşhis hızlanır. Mesajınız listede yoksa ya da alarm tekrar ediyorsa ekran fotoğrafını bize iletin; chiller servisi ekibimiz kontrol nesline göre yorumlar ve gerekiyorsa aynı gün müdahale eder.
