Daikin'in Avrupa üretimi chiller'ları ile Daikin Applied çatısındaki McQuay grupları Türkiye'de AVM, hastane ve fabrikalarda yaygın. Bu cihazların büyük bölümü MicroTech ailesinden kontrolörler kullanır. Yazıda MicroTech alarm yapısını, MicroTech III ekran mesajlarının anlamlarını ve sahada en sık gördüğümüz alarm ailelerini anlattık; mesajlar Daikin'in kontrol kılavuzundan doğrulandı. Genel kod mantığı için Chiller arıza kodları, servis kapsamı için McQuay chiller servisi sayfalarına bakabilirsiniz.
MicroTech nesilleri
Eski gruplarda MicroTech ve MicroTech II (küçük ekran, tuş takımı), sonraki nesillerde MicroTech III ve dokunmatik arayüzlü kontrolörler bulunur. Daikin'in Avrupa üretimi gruplarında da benzer mantıkla çalışan kontrolörler kullanılır; bazı serilerde genel amaçlı kontrolör platformları görülür. Alarm metinleri ve numaraları nesle göre farklıdır; kodu yorumlarken kontrolör nesli, cihazın seri adından daha belirleyicidir.
Üç alarm türü
Durdurma (fault / shutdown) alarmları: Koruma devreye girdi, devre ya da cihaz durdu. Çoğu elle reset ister. Yüksek basınç, düşük basınç, düşük yağ basıncı, donma, kompresör aşırı akım, akış kaybı bu gruptadır.
Sınır (limit) alarmları: Cihaz durmaz, kapasitesi kısılır. Kondenser basıncı sınıra yaklaştığında ya da evaporatör basıncı düştüğünde kontrolör yükü azaltır. "Çalışıyor ama soğutmuyor" şikâyetinin en sık nedeni.
Uyarılar (warning): Sensör sapması, bakım hatırlatması, saat ve haberleşme uyarıları; cihazı etkilemez ama yaklaşan bir sorunun habercisi olabilir.
MicroTech III alarm mesajları ve anlamları
MicroTech III numara değil, ekranda kısa bir mesaj metni gösterir. "UnitOff…" ile başlayan alarmlar tüm cihazı durdurur; "C#" veya "Co#" ile başlayanlar ilgili devreyi durdurur (# devre numarasıdır, C1, C2 gibi). Aşağıdaki liste Daikin'in Avrupa üretimi su soğutmalı vidalı gruplarına (EWWD, EWLD, EWWQ serileri) ait kılavuzdan alındı:

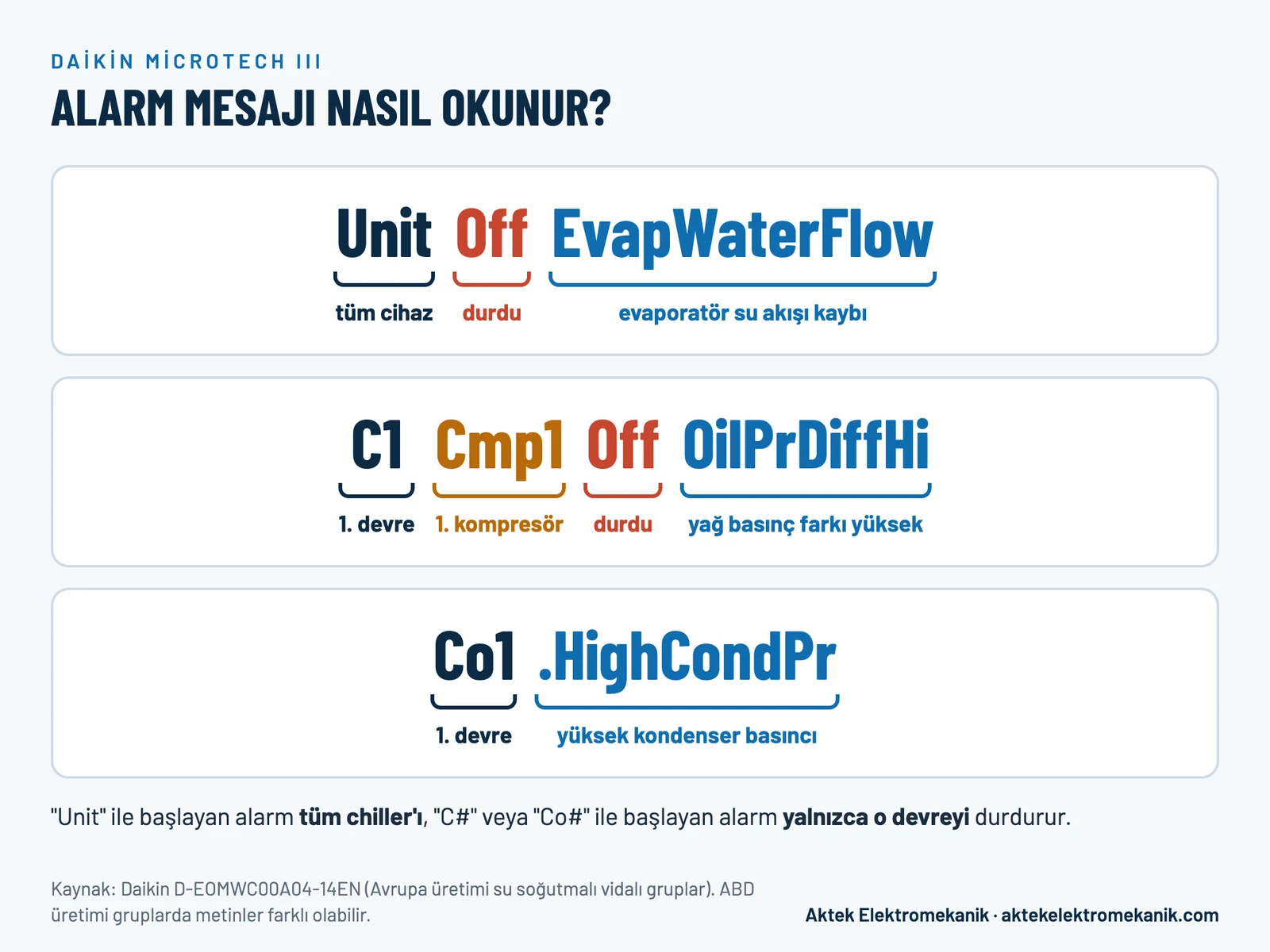

MicroTech III mesajı parçalarına ayrıldığında hangi devrenin hangi nedenle durduğu okunur.
UnitOffEvapWaterFlow — Evaporatör su akışı kaybı. Pompa çalışıyor ama akış anahtarı akış görmüyor ya da tüm pompalar denendiği hâlde pompa başlatma süresi doldu. Günde ilk iki seferde otomatik, üçüncüde elle sıfırlanır; pompa zaman aşımından geldiyse her zaman elle.
UnitOffEvapWaterTmpLo — Evaporatör suyu donma koruması. Giriş veya çıkış suyu donma set değerinin altına indi. Koşul düzelince elle sıfırlanır.
UnitOffEvpLvgWTemp — Evaporatör çıkış suyu sensörü arızası. Sensör kısa devre veya kopuk. Sensör okuması aralığa dönünce elle sıfırlanır.
UnitOffPhaseVoltage / C# OffPhaseVoltage — Faz gerilimi kaybı veya toprak kaçağı koruması. Faz izleme rölesi girişi düştü; otomatik sıfırlanır.
Co#.LowEvPr — Düşük evaporatör basıncı. Donma zaman sayacı doldu veya evaporatör basıncı sınırın altına indi. Elle sıfırlanır.
Co#.HighCondPr — Yüksek kondenser basıncı. Doyma yoğuşma sıcaklığı gecikme süresi boyunca üst sınırın üstünde kaldı. Elle sıfırlanır. Nedenleri için: Chiller yüksek basınç arızası.
C# Cmp1 OffMechPressHi — Mekanik yüksek basınç presostatı açtı. Presostat sıfırlandıktan sonra elle sıfırlanır.
C# Cmp1 OffOilPrDiffHi — Yağ basınç farkı yüksek (vidalı). Yağ basınç farkı gecikme süresi boyunca set değerinin üstünde; çoğunlukla tıkalı yağ filtresi. Elle sıfırlanır.
C# Cmp1 OffMotorTempHi — Kompresör motor sıcaklığı yüksek. Motor sıcaklık girişi sınırı aştı. Elle sıfırlanır.
C# Cmp1 OffCndPress — Kondenser basınç sensörü arızası. Sensör kısa devre veya kopuk; okuma aralığa dönünce elle sıfırlanır.
Aynı kılavuzda görülen diğer mesajlar: UnitOffEvpWTempInvrtd (giriş/çıkış sensörleri ters), C# Cmp1 OffMechPressLo (mekanik alçak basınç), C# Disc Temp High (yüksek basma sıcaklığı), Oil Level Low (düşük yağ seviyesi), C# Cmp1 OffStarterFlt (yolverici arızası), C# OffCmpCtrlrComFail (kompresör kontrolörü haberleşme hatası).
Önemli not: ABD üretimi Daikin Applied ve McQuay kökenli gruplarda (AGZ, WMC gibi) MicroTech III mesaj metinleri farklı olabilir. Mesajınız listede yoksa ya da tekrar ediyorsa ekran fotoğrafını bize iletin; chiller servisi ekibimiz yorumlar.
Alarm geçmişi ve alarm anındaki değerler
MicroTech kontrolörleri alarm geçmişini ve çoğu neslinde alarm anındaki işletme değerlerini (basınçlar, sıcaklıklar, akımlar) saklar. Bu kayıt teşhisin en kısa yoludur: alarm anında basma basıncı mı yüksekti, emme basıncı mı düşüktü, hangi devre etkilendi? Kaydı silmeyin; servis ekibi okuyup rapora aktarır. Kart değişimi gerekirse parametre ve alarm yedeği önceden alınır.
Sahada en sık gördüğümüz alarm aileleri
Yüksek kondenser basıncı (limit ve durdurma): Yaşlı filoda kirli ve korozyona uğramış kondenser serpantini, fan motoru arızaları. Bkz. Chiller yüksek basınç arızası.
Düşük evaporatör basıncı ve donma koruması: Kaçak, tıkalı filtre kurutucu, düşük su debisi, kayan sensör.
Yağ ile ilgili alarmlar (vidalı ve santrifüj): Yağ basıncı farkı, yağ seviyesi, yağ sıcaklığı; sürgülü valf ve yağ ayırıcı sorunlarıyla birlikte görülür.
Sensör hataları: Yaşlanan termistörler, oksitlenmiş konektörler, hasarlı kablolar; eski gruplarda en sık uyarı türü.
Haberleşme kaybı: Kontrolör ile genişleme modülleri, ekran ya da bina otomasyonu arasında; kablo ve besleme kaynaklı olması kart arızasından çok daha olası.
Kompresör elektriksel alarmları: Aşırı akım, faz dengesizliği, motor koruma; şebeke kalitesi ve kontaktör kontrolü ilk adım.
Alarm geçmişini okurken nelere bakıyoruz?
Sıra ve zaman: Hangi alarm önce geldi? Sıklıkla ilk alarm neden, sonrakiler sonuçtur (örneğin önce akış alarmı, sonra donma).
Tekrar deseni: Her gün aynı saatte, yalnızca sıcak günlerde ya da yalnızca kalkışta gelen alarm, kök nedeni daraltır.
Alarm anındaki değerler: Basma ve emme basıncı, su sıcaklıkları, akımlar; hangi değerin sınırı zorladığı okunur.
Etkilenen devre: Tek devrede tekrarlayan alarm o devrenin fanı, valfi veya sensörüne işaret eder.
Sınır alarmlarının sıklığı: Durdurma gelmeden önce kapasite kısıtlamasının ne kadar süredir devam ettiği.
Reset kararı
Durdurma alarmını bir kez sıfırlayıp cihazı gözlemek makuldür; alarm kısa sürede geri geliyorsa ısrar etmeyin. Sınır alarmlarında reset gerekmez, cihaz koşul düzelince kapasitesini geri alır; ancak sınır alarmının sık tekrarı, durdurma alarmının habercisidir ve bakım planına alınmalıdır.
Sık sorulan sorular
Ekran kararmış ama cihaz çalışıyor; alarm var mı bilemiyorum.
Ekran modülü ya da besleme arızası olabilir; cihaz kontrolör tarafından korunmaya devam eder ama alarmı göremezsiniz. Kart değiştirilmeden önce ekran kablosu, besleme ve konektörler kontrol edilir.
McQuay ile Daikin kod listeleri aynı mı?
Aynı kontrolör neslini kullanıyorlarsa büyük ölçüde evet; farklı nesil ya da farklı kontrolör platformu kullanıyorlarsa hayır. Cihazın kendi kontrol el kitabı esastır.
Kaynak
Daikin, Control Panel Operating Manual – Water-cooled screw chiller, MicroTech III controller, D-EOMWC00A04-14EN, s. 36–42. Aktek Elektromekanik bağımsız bir teknik servistir; Daikin'in yetkili servisi veya distribütörü değildir. Mesaj açıklamaları bilgilendirme amaçlıdır; cihazınızın kendi kılavuzu önceliklidir.
Sonuç
MicroTech alarm yapısı, sınır alarmlarıyla erken uyarı verir; bu uyarılar dikkate alınırsa durdurma alarmlarının çoğu önlenir. Kodu kaydedin, ısrarlı resetten kaçının ve alarm anındaki değerleri silmeyin. Daikin ve McQuay gruplarında bakım ve onarım için chiller servisi sayfamızdan ücretsiz keşif talep edebilirsiniz.
